РУКОВОДСТВО ПО ГИС ИНГЕО

МОДУЛЬ WMS - РАСТРЫ

Модуль WMS позволяет подключать растры (источники картографических данных) такие как:

  • Произвольные растры, которые пользователь привязывает по опорным точкам,
  • Растры с файлами привязки, которые могут быть:
    • *.tab-файл,
    • *.wld-файл,
    • а также GeoTIFF метаданные.
  • Папки с растрами и с файлами привязки.

Далее в этом документе:

  • термин Растр - синоним термина Источник картографических данных, или Источник данных, или, просто, Источник;
  • термин Хранилище тайлов - синоним термина Группа растров.

Главная панель - Растры

Растры

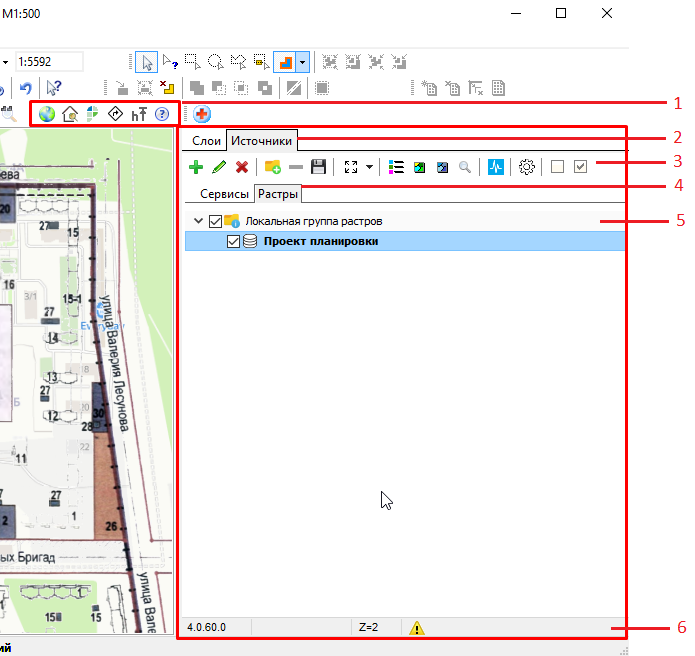

Рис. 1. Модуль WMS - Растры

  1. Панель инструментов Дополнительных функций (поиск по адресу, данные НСПД, поиск маршрута, высоты).
  2. Закладка Источники на правой панели ГИС ИнГео. Эта закладка открывает доступ к источникам внешних данных и растрам. Модуль WMS позволяет работать с внешними источниками (НСПД, Яндекс, 2ГИС и др.) и растровыми файлами (включая подключение по файлам привязки).
  3. Панель инструментов, для быстрого доступа к функциям работы с растрами. Эта панель доступна при выборе закладки Растры.
  4. Закладка Растры внутри закладки Источники. Позволяет работать с растрами.
  5. Список хранилищ растров и растровых файлов, которые добавил пользователь или администратор.
  6. Строка состояния модуля WMS.

Группа растров - хранилище тайлов

Любой растр можно подключить только к Группе растров, которая, одновременно, является хранилищем тайлов.
Когда растровый файл добавляем к группе, он "нарезается" на тайлы, и эти тайлы помещаются в папку - хранилище тайлов. Таким образом, Группа растров - это папка, где хранятся тайлы, добавленных к этой группе растровых файлов.

После подключения WMS модуля автоматически создается одна группа Локальная группа растров (рис.2). Путь к хранилищу тайлов для этой Локальной группы растров указывается в настройках.

Группа растров позволяет включать и выключать видимость сразу всех растров, подключенных к группе, а также создавать общие настройки для всех включенных в группу растров.

Растры
Рис. 2. Локальная группа растров - хранилище тайлов по умолчанию

Добавление группы растров

Вы можете добавить пустую папку или уже готовое хранилище. Для этого:

  1. Выберите закладку Источники, а в ней закладку Растры, в правой панели главного окна (рис.1).
  2. Выберите пиктограмму Подключить папку (рис.3). Откроется диалоговое окно Группа растров.
  3. Введите Название.
  4. Добавьте путь к Папке, которая будет хранилищем тайлов.
  5. Укажите галочку Показывать файлы группы в дереве, если вы хотите чтобы в правой панели внутри группы растров отображался список файлов, подключенных к этой группе.
  6. Нажмите кнопу ОК.

Если вы укажете путь к папке, которая уже является хранилищем данных и выберите галочку Показывать файлы группы в дереве, то в правой панели появится разворачивающаяся группа растров, внутри которой будет список файлов, добавленных в эту группу (рис.4).

Растры

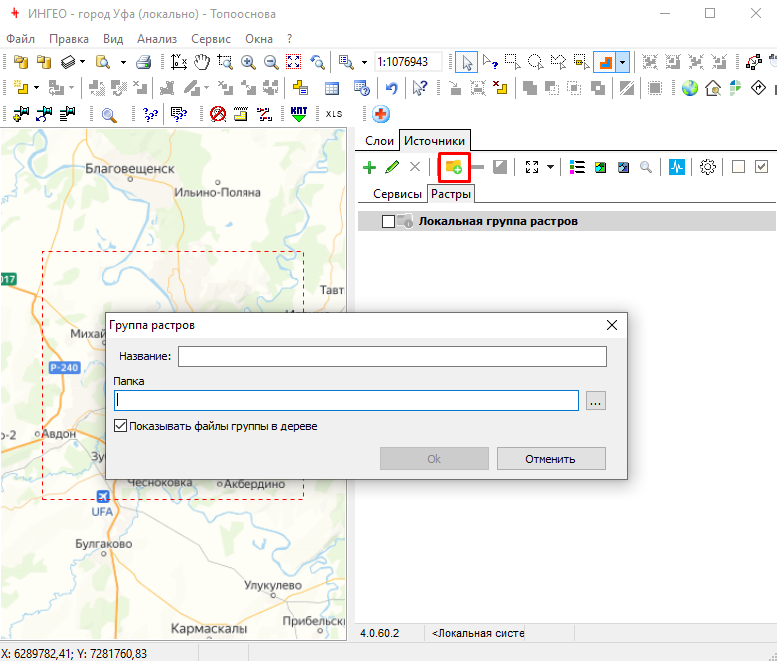

Рис. 3. Добавление группы растров

Растры

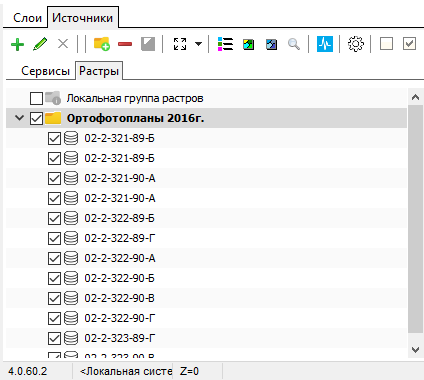

Рис. 4. Результат добавления группы растров с папкой, которая уже является хранилищем тайлов

Отключение группы растров

С группой растров связана папка, где хранятся тайлы добавленных растров. Поэтому мы можем только отключить группу растров, т.е. отключить папку с тайлами - удалить из списка. Сама папка остается на диске.
Для удаления папки с тайлами с диска воспользуйтесь проводником windows.

Чтобы отключить группу растров:

  1. Выберите закладку Источники, а в ней закладку Растры, в правой панели главного окна (рис.1).
  2. Выберите группу растров в правой панели.
  3. Выберите пиктограмму Отключить папку (рис.5).

Растры

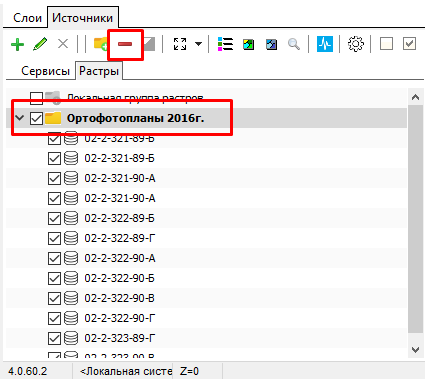

Рис. 5. Отключение группы растров

Редактирование группы растров

Для открытия диалогового окна редактирования группы растров:

  1. Выберите закладку Источники, а в ней закладку Растры, в правой панели главного окна (рис.1).
  2. Откройте диалоговое окно редактирования группы растров одним из следующих способов:
    • выполните двойной щелчок левой клавишей мыши по группе растров
    • или щелчком правой клавишей мыши над группой растров вызовите контекстное меню и выберите команду Редактировать (рис.6).

В диалоговом окне редактирования группы растров в закладке Основные настройки вы можете изменить только Название и галочку Показывать файлы группы в дереве (рис.7).
Изменить папку (хранилище тайлов) вы не можете. Папка указывается только при добавлении.

Растры

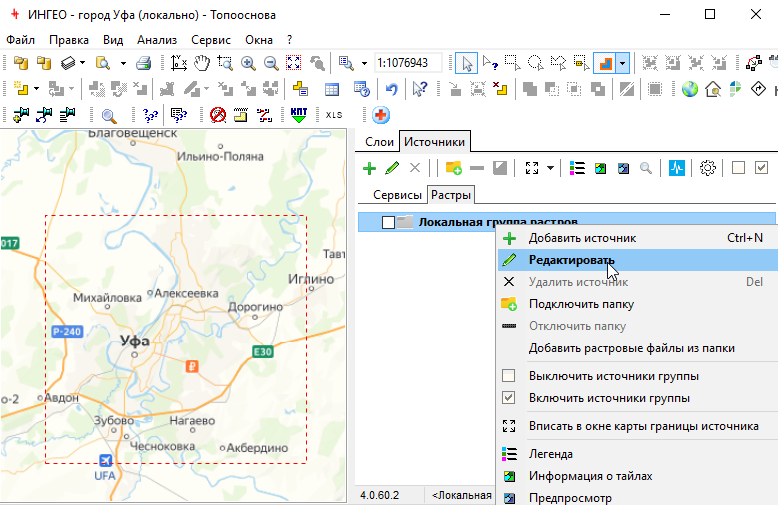

Рис. 6. Открытие диалогового окна редактирования группы растров

Растры

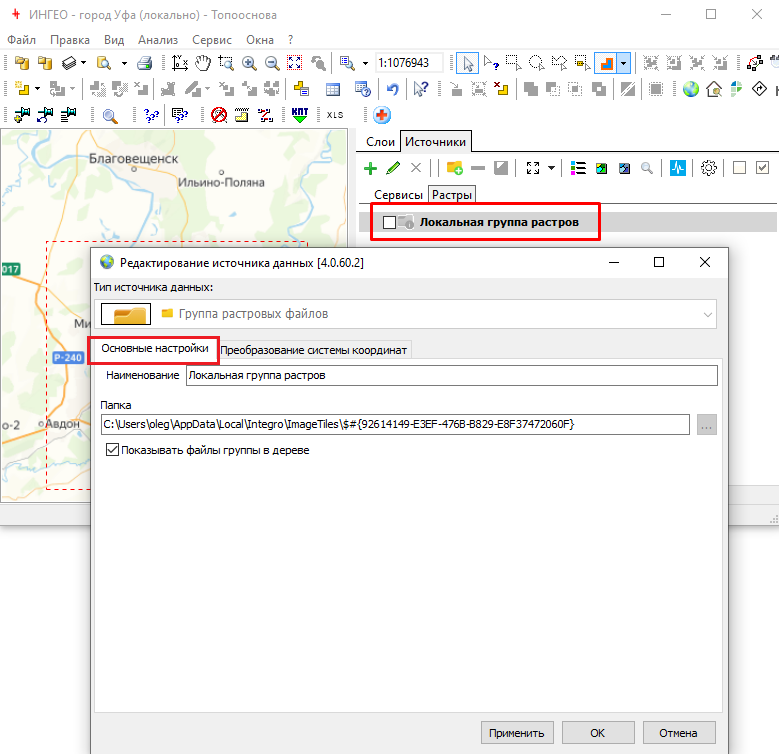

Рис. 7. Диалоговое окно редактирования группы растров - Основные настройки

Добавление растра

Чтобы добавить растр:

  1. Выберите закладку Источники, а в ней закладку Растры, в правой панели главного окна (рис.1).
  2. Щелчком левой клавишей мыши выберите группу растров, в которую хотите добавить растр.
  3. Выберите пиктограмму Добавить источник (рис.8). Появится диалоговое окно редактирования источника данных.
  4. Нажмите на кнопку с тремя точками справа от поля Растровый файл (рис.9) и выберите растровый файл, который вы хотите добавить.
    • Если вы выберете произвольный растровый файл, без файла привязки и без метаданных geotiff, то в нижней части вы увидите информацию о самом файле и все: путь к файлу и размер файла (рис.10).
    • Если вы выберете растровый файл с файлом привязки (.tab или .tfw или др.) или с метаданными geotiff, то в нижней части увидите информацию о самом файле и информацию из файла привязки и информацию из метаданных geotiff (рис.11).
  5. Выполните настройку добавления растра:
  6. Нажмите кнопку ОК.
  7. Дождитесь пока программа "нарежет" тайлы (рис.12). В правом окне в выбранной вами группе растров появится добавленный файл (рис.13).

Растры
Рис. 8. Добавление растра

Растры

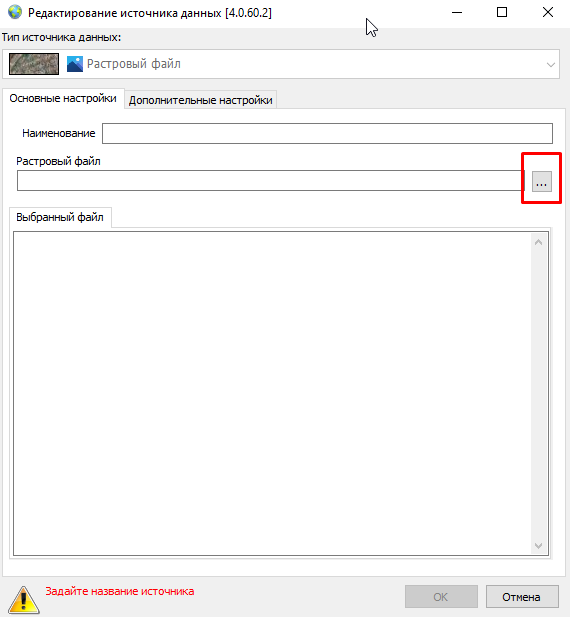

Рис. 9. Добавление растра - Редактирование источника данных - Выбрать растровый файл

Растры

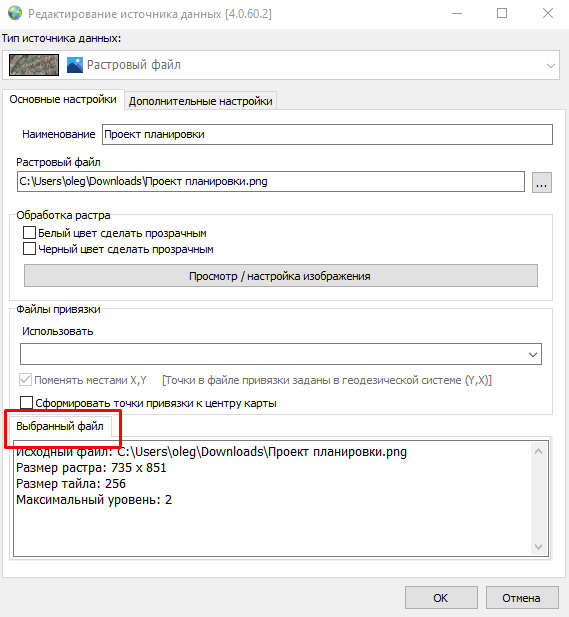

Рис. 10. Основные настройки добавления простого растрового файла без файлов привязки и без метаданных geotiff

Растры

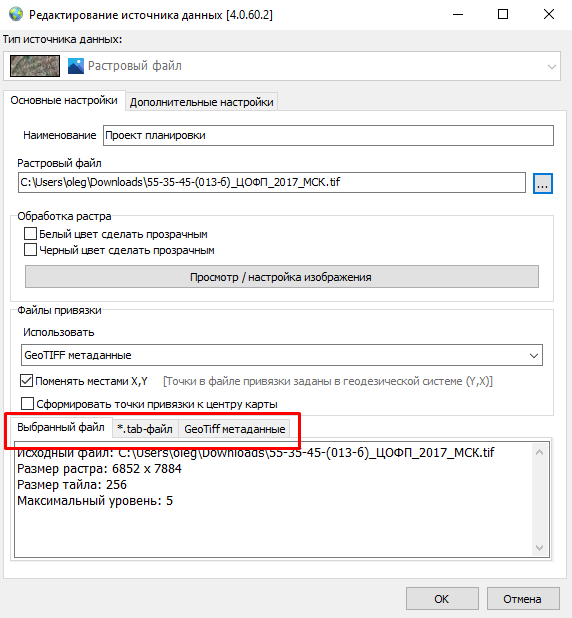

Рис. 11. Основные настройки добавления растрового файла c файлами привязки и с метаданными geotiff

Растры

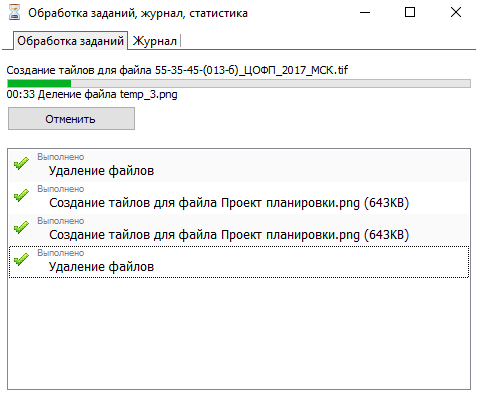

Рис. 12. Обработка заданий

Растры
Рис. 13. Добавленный растр

Добавление произвольного растра

Для добавления произвольного растра:

  1. Добавьте растр.
  2. В диалоговом окне редактирования источника данных выполните настройку:
    • Задайте обработку растра. Вы можете сделать сплошной белый или сплошной черный цвет прозрачным (рис.14). Это нужно для того, чтобы растр можно было накладывать на карту. Например, на рис. 15 представлен результат обработки растра, где белый цвет заменяется на прозрачный.
    • Просмотр/Настройка изображения. Нажав на эту кнопку вы можете просмотреть изображение.
    • Файлы привязки. Использовать. Это поле пустое, так как вы добавляете произвольный растр и нет файлов привязки и нет метаданных geotiff.
    • Сформировать точки привязки к центру карты. Эту галочку лучше убрать, иначе программа автоматически добавит точки привязки и привяжет растр к центру карты.
  3. Нажмите на кнопку ОК.
  4. Дождитесь пока программа "нарежет" тайлы (рис.12). В правом окне в выбранной вами группе растров появится добавленный файл.
  5. Настройте преобразование системы координат по опорным точкам.

Растры

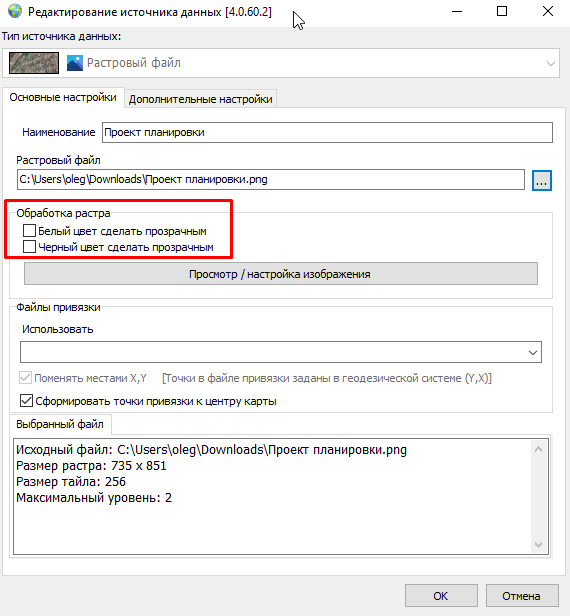

Рис. 14. Основные настройки - Обработка растра

Растры

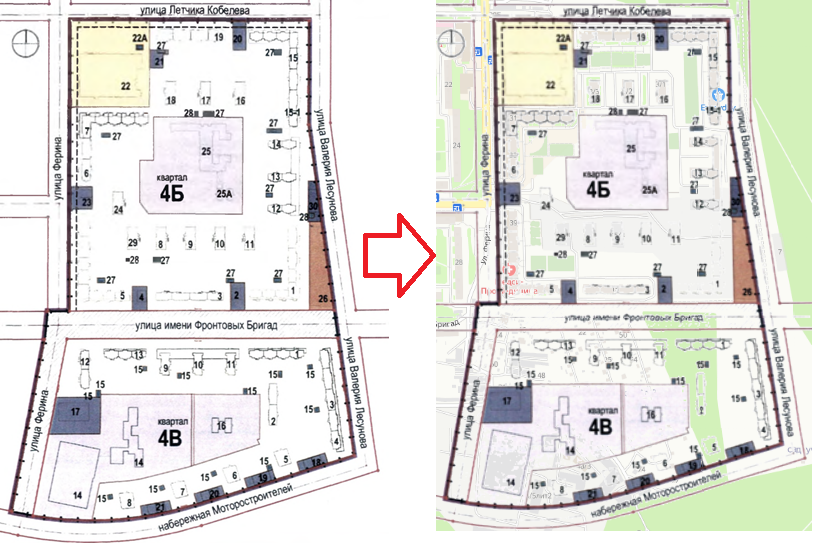

Рис. 15. Результат обработка растра - замены белого цвета прозрачным

Добавления растра с файлами привязки или с метаданными geotiff

Для добавления растра с файлами привязки или с метаданными geotiff:

  1. Добавьте растр.
  2. В диалоговом окне редактирования источника данных выполните настройку:
    • Задайте обработку растра. Вы можете сделать сплошной белый или сплошной черный цвет прозрачным (рис.14). Это нужно для того, чтобы растр можно было накладывать на карту. Например, на рис. 15 представлен результат обработки растра, где белый цвет заменяется на прозрачный.
    • Просмотр/Настройка изображения. Нажав на эту кнопку вы можете просмотреть изображение. В открывшемся диалоговом окне можно также просмотреть метаданные файла привязки или метаданные geotiff, в зависимости от того, что вы выбрали какой файл привязки использовать.
    • Файлы привязки. Использовать (рис.16). В выпадающем списке выберите какой файл привязки использовать (если их несколько). На рис.11 внизу диалога на закладках видно, что вместе в растровым файлом есть файл привязки .tab и метаданные geotiff - на рисунке выбрано Использовать GeoIFF метаданные.
    • Поменять местами X,Y. Нужно понять в какой системе координат пришли метаданные. Надо пробовать варианты:
      • Если в ГИС ИнГео используется прямоугольная геодезическая система координат, а метаданные в прямоугольной системе координат (X,Y), то поставьте галочку Поменять местами координаты X и Y. Если метаданные в геодезической системе координат (Y,X), то уберите галочку.
      • Если в ГИС ИнГео используется прямоугольная декартова система координат, а метаданные в прямоугольной системе координат (X,Y), то уберите галочку. Если метаданные в геодезической системе координат (Y,X), то поставьте галочку Поменять местами координаты X и Y.
    • Сформировать точки привязки к центру карты. Эту галочку лучше убрать, иначе программа автоматически добавит точки привязки и привяжет растр к центру карты.
  3. Нажмите на кнопку ОК.
  4. Дождитесь пока программа "нарежет" тайлы. Процесс "нарезки" отображается в диалоговом окне Обработка заданий, журнал, статистика (рис.12). После "нарезки" в правом окне в выбранной вами группе растров появится добавленный файл.

Растр с файлами привязки должен "сесть" на карту автоматически по метаданным файла привязки или метаданным geotiff. Включите галочку около растра (а также около группы растров) и проверьте.

Растры

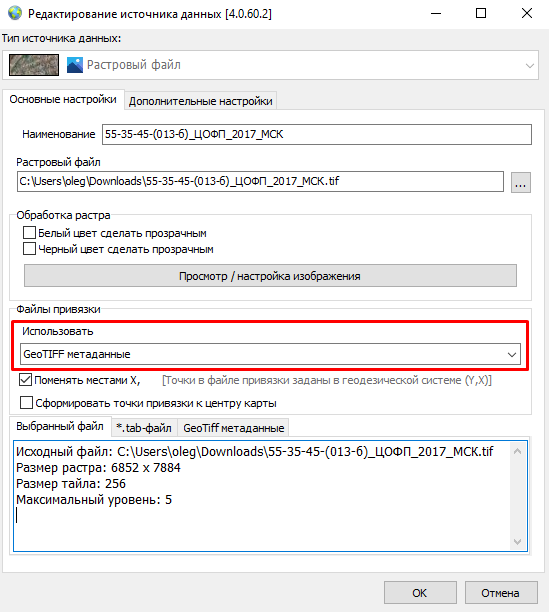

Рис. 16. Настройка добавления растра - Какие файлы привязки использовать

Редактирование растра

Чтобы редактировать растр:

  1. Выберите закладку Источники, а в ней закладку Растры, в правой панели главного окна (рис.1).
  2. Откройте диалоговое окно редактирования источника одним из следующих способов:
    • выполните двойной щелчок левой клавишей мыши по растру (рис.13);
    • щелчком правой клавишей мыши на источнике данных откройте контекстное меню и выберите команду Редактировать (рис. 17);
    • щелчком левой клавишей мыши выделите источник данных и выберите пиктограмму Редактировать (рис.18).
  3. Откроется диалоговое окно Редактирование источника данных (рис. 19). Закладка Основные настройки.
  4. После редактирования выберите кнопку OK.

В закладке Основные настройки диалогового окна Редактирование источника данных (растра) вы можете изменить название растра (рис. 19).
Изменить путь к файлу растра вы не можете.
Изменить какие данные использовать для привязки растра .tab файл, .tfw файл или метаданные geotiff вы не можете.

Закладка Преобразования систем координат одинакова и для Сервисов (внешних источников картографических данных) и для Растров, поэтому описание вынесено в отдельный документ.

Закладка Дополнительные настройки аналогична закладке Дополнительные настройки Сервисов.

Растры

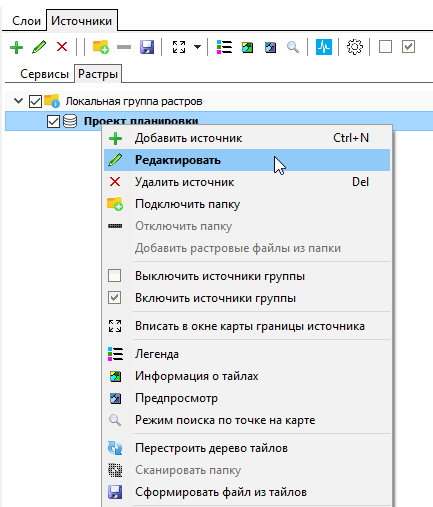

Рис. 17. Контекстное меню растра

Растры
Рис. 18. Редактирование растра

Растры

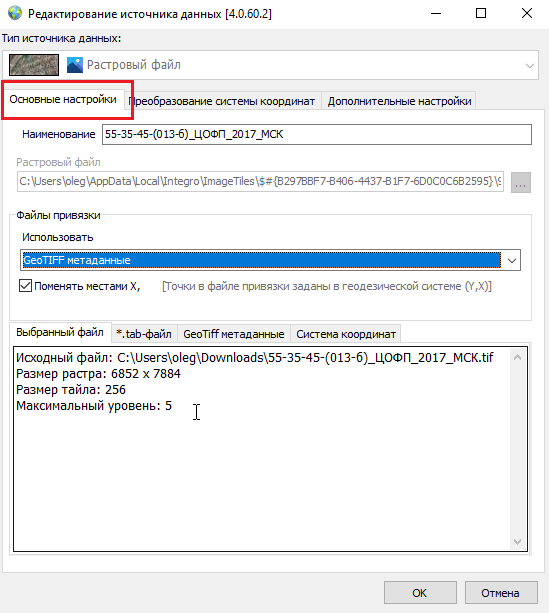

Рис. 19. Диалог редактирования растра - закладка Основные настройки

Добавление растров из папки

Если вы хотите добавить все растры из папки или из вложенных папок, то выполните следующее:

  1. Выберите закладку Источники, а в ней закладку Растры, в правой панели главного окна (рис.1).
  2. Щелчком левой клавишей мыши выберите группу растров, в которую хотите добавить растр. Если еще нет группы, то добавьте.
  3. Щелчком правой клавишей мыши на группе растров вызовите контекстное меню и выберите команду Добавить растровые файлы из папки (рис.20). Откроется диалоговое окно Выбор файлов для обработки (рис.21).
  4. Укажите путь к файлам - нажмите на кнопку с тремя точками справа от поля Путь к файлам.
  5. Выполните настройку:
    • Сканировать подкаталоги. Поставьте галочку, если необходимо подключать файлы из подкаталогов.
    • Файлы привязки. Использовать. В выпадающем списке выберите какой файл привязки использовать (если их несколько).
    • Обработка файлов. Вы можете сделать сплошной белый или сплошной черный цвет прозрачным. Это нужно для того, чтобы растр можно было накладывать на карту. Например, на рис. 15 представлен результат обработки растра, где белый цвет заменяется на прозрачный.
    • Поменять местами X,Y. Нужно понять в какой системе координат пришли метаданные. Надо пробовать варианты:
      • Если в ГИС ИнГео используется прямоугольная геодезическая система координат, а метаданные в прямоугольной системе координат (X,Y), то поставьте галочку Поменять местами координаты X и Y. Если метаданные в геодезической системе координат (Y,X), то уберите галочку.
      • Если в ГИС ИнГео используется прямоугольная декартова система координат, а метаданные в прямоугольной системе координат (X,Y), то уберите галочку. Если метаданные в геодезической системе координат (Y,X), то поставьте галочку Поменять местами координаты X и Y.
    • Сформировать точки привязки к центру карты. Эту галочку лучше убрать, иначе программа автоматически добавит точки привязки и привяжет растр к центру карты.
  6. Нажмите кнопку ОК.
  7. Дождитесь, пока программа завершит "нарезку" растров. Наблюдать за процессом можно в диалоговом окне Обработка заданий, журнал, статистика (рис.12).
  8. В правой панели появится разворачивающаяся группа растров, внутри которой будет список файлов, добавленных в эту группу (рис.4).

Растры

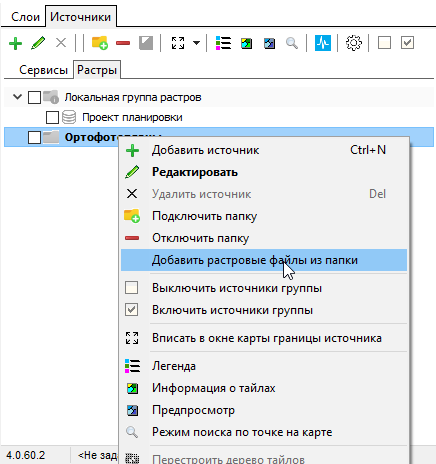

Рис. 20. Добавление растров из папки

Растры

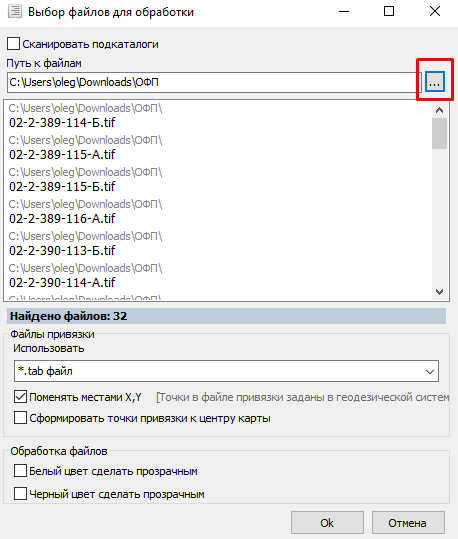

Рис. 21. Выбор файлов для обработки при добавлении растров из папки

Отображение и позиционирование растров

Для отображения растра в окне карты ГИС ИнГео:

  1. Выберите закладку Источники, а в ней закладку Растры, в правой панели главного окна (рис.1).
  2. Включите галочку перед названием растра и перед группой растров, в которую добавлен растровый файл (рис.22).

Для позиционирования растра в окне карты ГИС ИнГео:

  1. Выберите закладку Источники, а в ней закладку Растры, в правой панели главного окна (рис.1).
  2. Включите галочку перед названием растра и перед группой растров, в которую добавлен растровый файл (рис.22).
  3. Щелчком левой клавишей мыши выберите растр.
  4. Выберите пиктограмму Вписать в окне карты границы источника (рис.23).

Растры

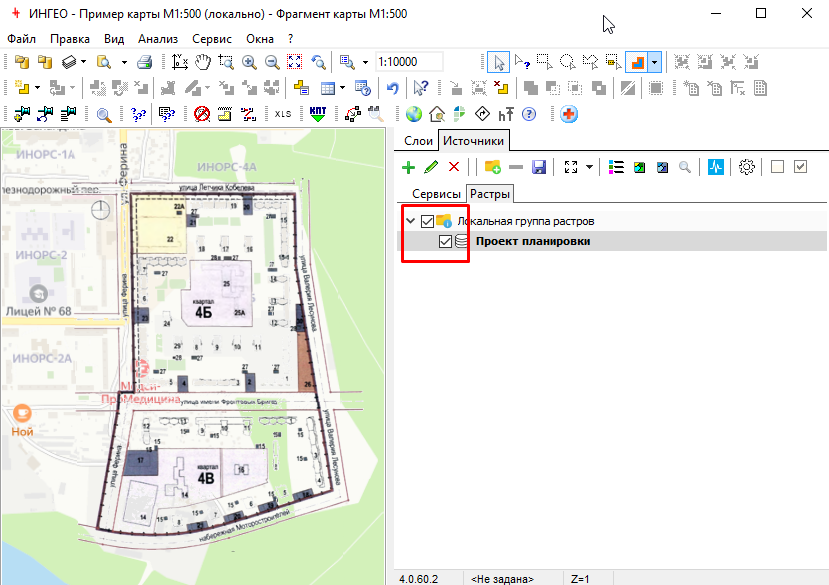

Рис. 22. Отображение растров в окне карты ГИС ИнГео

Растры
Рис. 23. Позиционирование растра в окне карты ГИС ИнГео

Тайлы

Тайлы - это кусочки изображения. Для быстрого отображения и сохранения качества изображения растр разбивается на уровни и каждый уровень разрезается на кусочки.
В отличие от тайлов Сервисов тайлы растров не загружаются из интернета, а хранятся на диске в хранилище тайлов, которое задается в группе растров.

Просмотр информации о тайлах растра выполняется аналогично просмотру информации о тайлах Сервисов.

Формирование файла .mbtiles

Формирование фала .mbtiles выполняется аналогично формированию файла .mbtiles для Сервисов.
Единственно, на что требуется обратить внимание при формировании файла .mbtiles для растра, это то, что нужно выбрать нулевой уровень тайлов. То есть нужно выбрать масштаб, где растр отображается в окне карты целиком (рис.24).

Растры

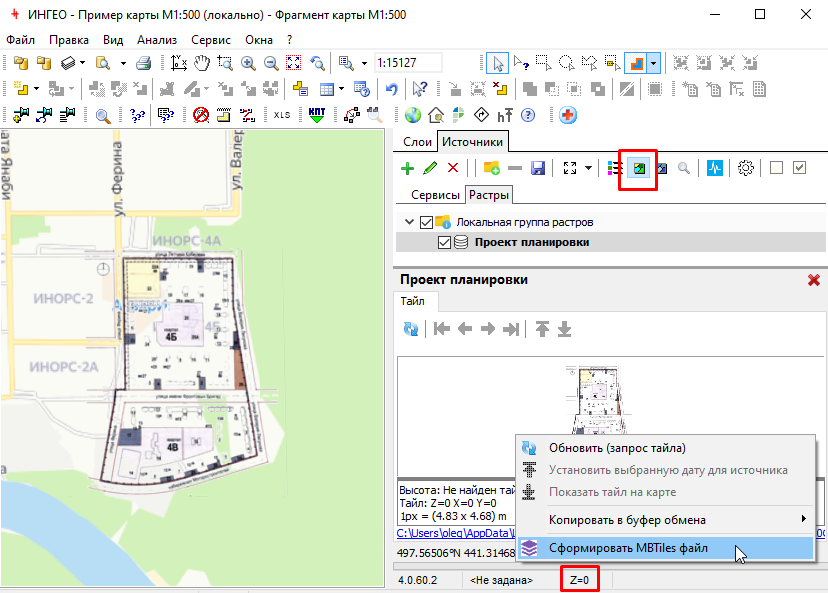

Рис. 24. Формирование файла mbtiles

Формирование растра из тайлов

После добавления растра модуль WMS "нарезает" его на тайлы и "забывает" об изначальном файле. В дальнейшем вся работа с растрами происходит с использованием тайлов. Модуль WMS, конечно, хранит путь к изначальному файлу, но его уже может не быть. И это не мешает работе модуля.

Но вы можете выполнить операцию: обратную "нарезанию" растра на тайлы.
Эта операция: Формирование растра из тайлов. Для этого:

  1. Выберите закладку Источники, а в ней закладку Растры, в правой панели главного окна (рис.1).
  2. Щелчком левой клавиши мыши выберите растр в правой панели.
  3. Выберите пиктограмму Сформировать файл из тайлов (рис.25).
  4. Задайте путь к папке, куда будет размещен сформированный файл. Название файла модуль получает из названия растра.

Растры
Рис. 25. Сформировать файл из тайлов

Предпросмотр

Для просмотра растра:

  1. Выберите закладку Источники, а в ней закладку Растры, в правой панели главного окна (рис.1).
  2. Выберите пиктограмму Предпросмотр (рис.26).

Внизу правой панели появится окно предпросмотра растра, которе имеет две закладки:

Растры

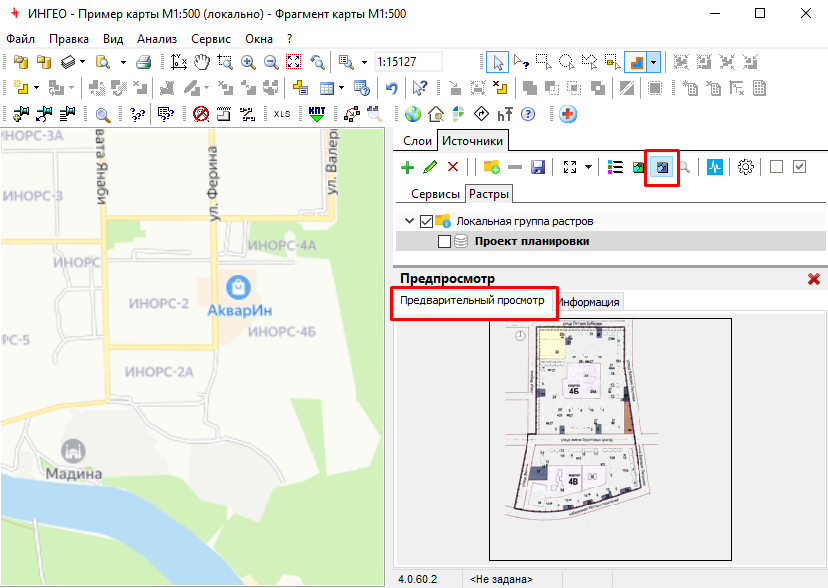

Рис. 26. Предпросмотр растра

Растры

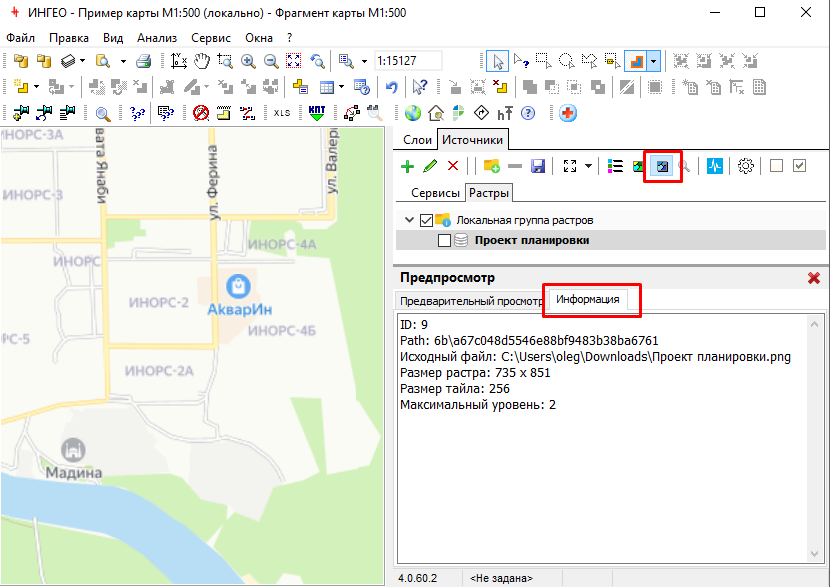

Рис. 27. Предпросмотр растра - Информация

Журнал, обработка заданий

Журнал открывается аналогично как описано для Сервисов. Для растров нет загрузки из интернета, поэтому ошибки и сообщения не требуются просматривать, но интересно будет посмотреть, например, обработку заданий.
После открытия журнала выберите закладку Обработка заданий. Здесь отображается информация о добавлении и удалении растров (рис.28).

Растры
Рис. 28. Обработка заданий
