НАПРАВЛЕНИЕ ОСЕЙ КООРДИНАТ

Изменение направления осей координат

Рис. 1. Изменение направления осей координат

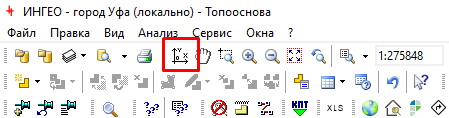

Для открытия диалогового окна Направление осей выберите пиктограмму на рис.1.

Прямоугольная геодезическая система координат

При создании проекта направление осей координат указано так: X - вверх (ордината), Y - вправо (абсцисса) (как в геодезической системе координат). В диалоговом окне Направление осей это выглядит как на рис.2

При этом, если подключить подложку без измененя направления X и Y, то получим следующий результат (рис.3). Для правильного отображения подложки в этом случае необходимо поменять местами X и Y также и в модуле WMS.

Рис. 2. Диалог Направление осей (геодезическая система координат)

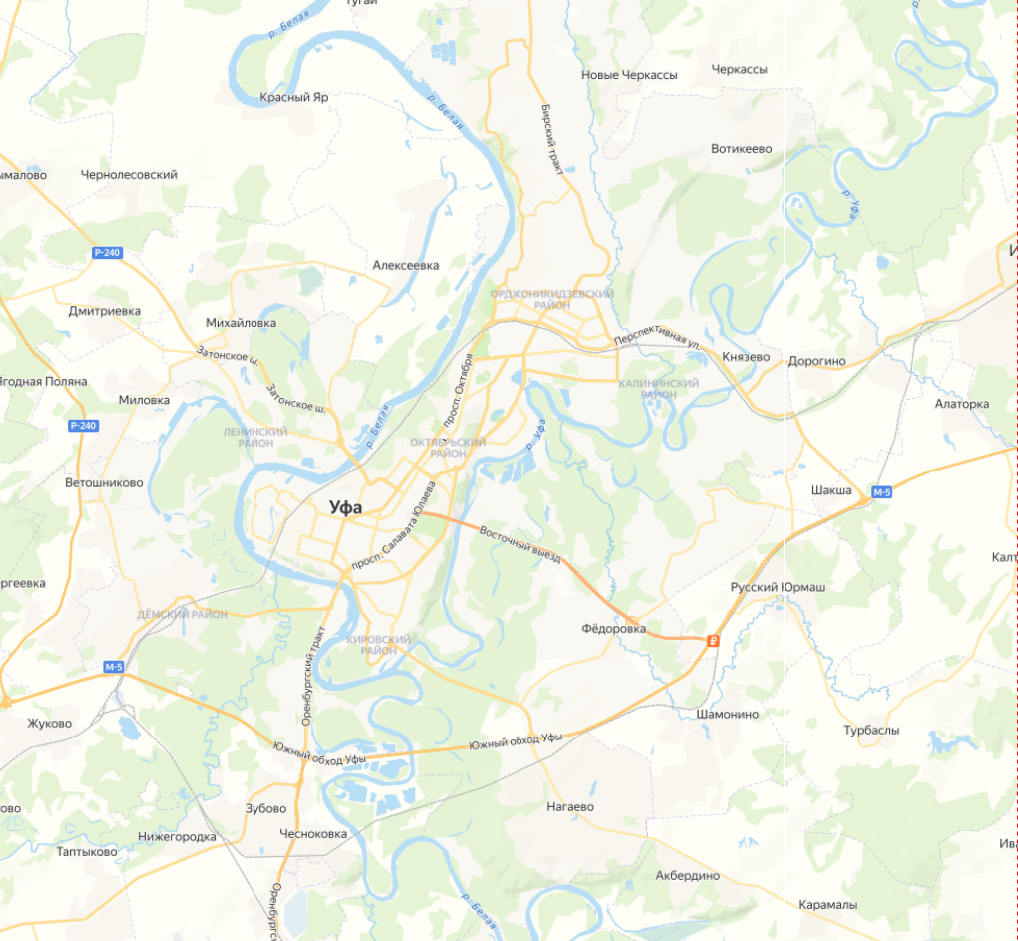

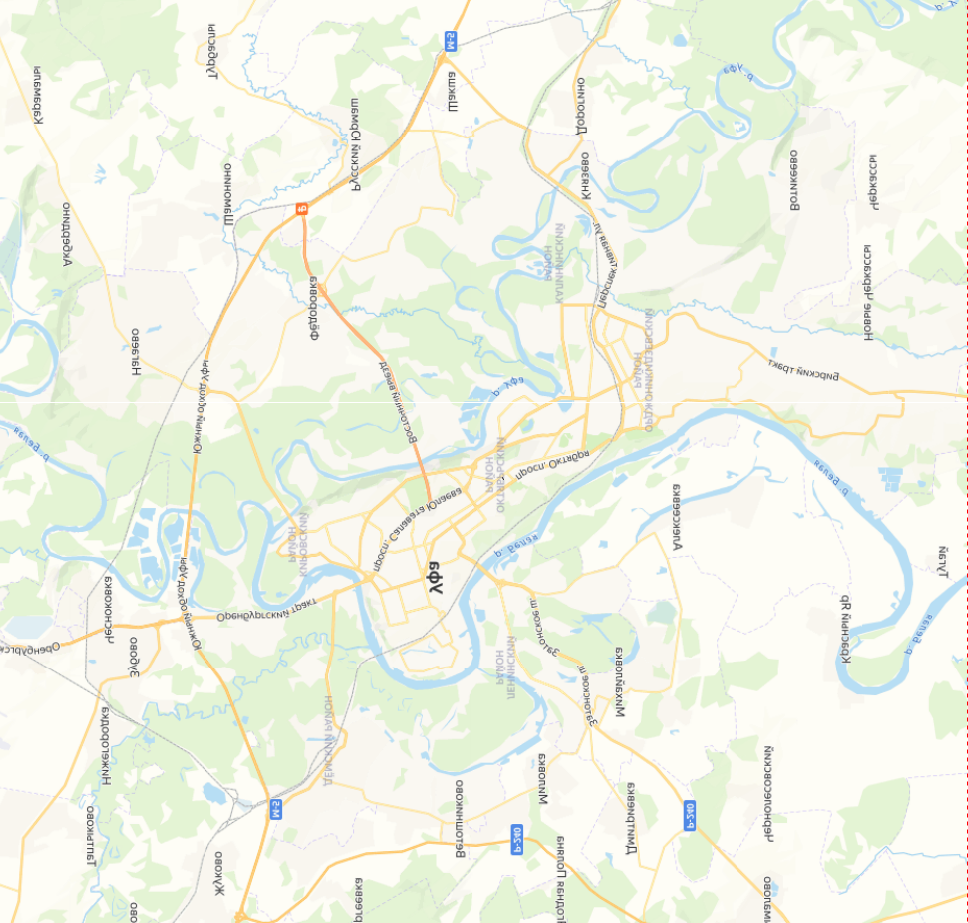

Рис. 3. Подложка без изменения X и Y (геодезическая система координат)

Прямоугольная декартова система координат

Очень часто используется декартова система координат: Y - вверх (ордината), X - вправо (абсцисса). В диалоговом окне Направление осей это выглядит как на рис.4

При этом, если подключить подложку без измененя направления X и Y, то получим следующий результат (рис.5):

Рис. 4. Диалог Направление осей (декартова система координат)

Рис. 5. Подложка без изменения X и Y (декартова система координат)

Трансформация карты

Из декартовой в геодезическую

Если в проекте базы данных задана геодезическая система координат, а вы загрузили данные в декартовой системе координат, то вы можете трансформировать загруженные карты из декартовой в геодезическую систему координат.

Для трансформации карт из декартовой в геодезическую систему координат:

Выберите пункт меню Сервис, команду Трансформация карты... (рис.6). Откроется диалоговое окно трансформации карты.
Выберите Начать новую трансформацию и нажмите кнопку Далее. Вы перейдете на следующий шаг.
Выберите карту, которую хотите трансформировать (в примере карта называется Загруженная карта рис.7) и нажмите кнопку Далее. Вы перейдете на следующий шаг.
Задайте преобразование:
- Добавьте Увеличение/Сжатие. Значение Y установите -1 (рис.8).
- Добавьте Поворот. Значение угла поворота установите +90 градусов (рис.9).
  ВНИМАНИЕ! Последовательность должна быть именно такой: сначала Увеличение/Сжатие, потом Поворот (рис.10). Затем нажмите кнопку Далее.
Нажмите кнопку Готово.

После преобразования вам нужно спозиционировать объекты активного слоя в видимую область.

Трансформация карты

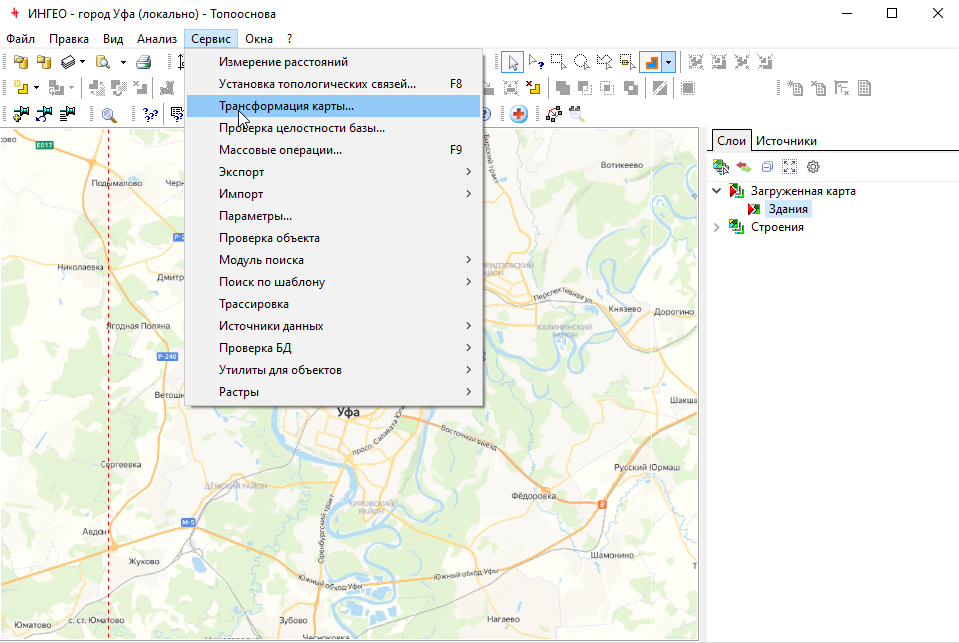

Рис. 6. Открытие диалога трансформации карты

Трансформация карты
Рис. 7. Выбор карты/слоя для трансформации карты

Трансформация карты

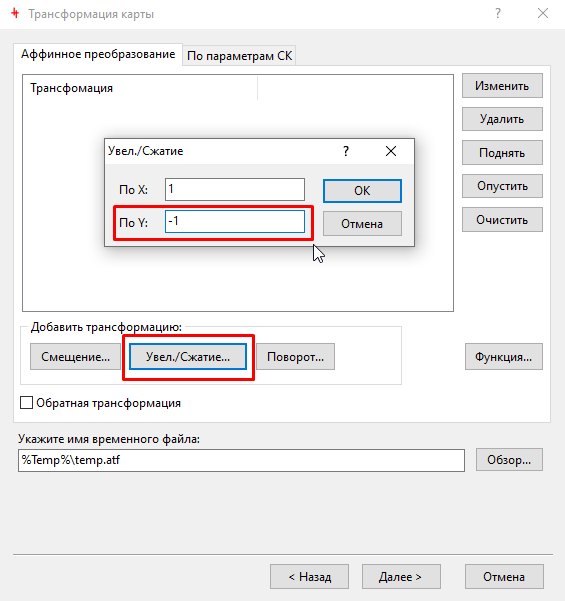

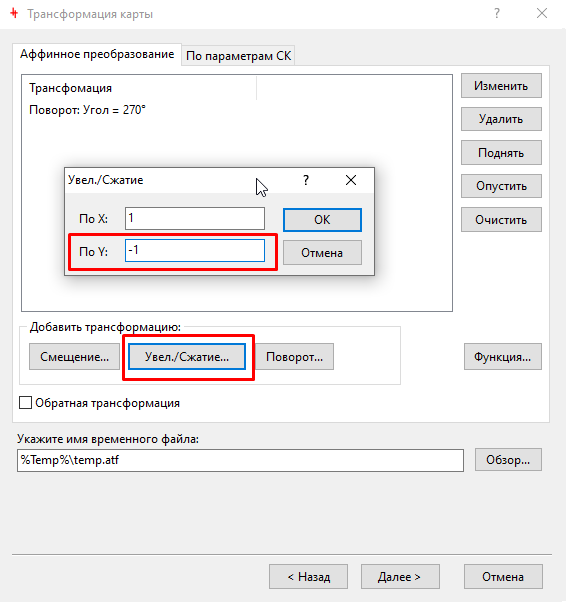

Рис. 8. Задание преобразования для трансформации карты (Увеличение/Сжатие)

Трансформация карты

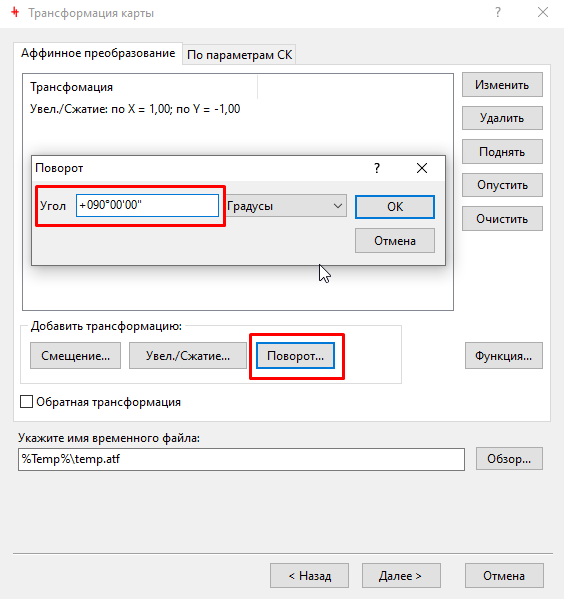

Рис. 9. Задание преобразования для трансформации карты (Поворот)

Трансформация карты

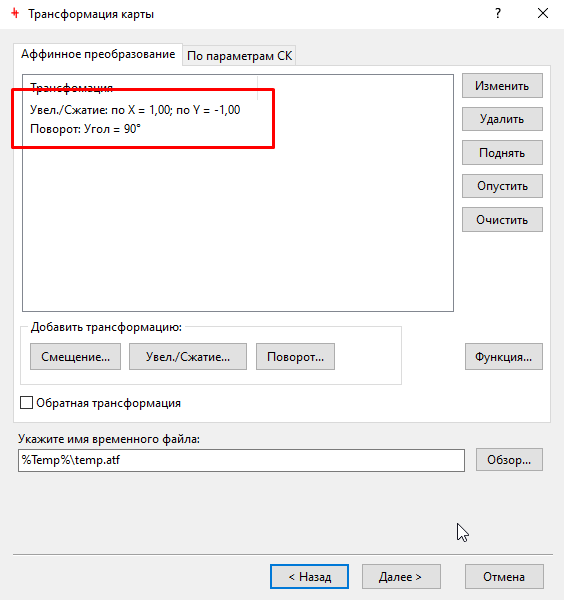

Рис. 10. Преобразование для трансформации карты с целью поменять местами X и Y (из декартовой в геодезическую систему координат)

Из геодезической в декартову

Если в проекте базы данных задана декартова система координат, а вы загрузили данные в геодезической системе координат, то вы можете трансформировать загруженные карты из геодезической в декартову систему координат.

Для трансформации карт из геодезической в декартову систему координат:

Выберите пункт меню Сервис, команду Трансформация карты... (рис.6). Откроется диалоговое окно трансформации карты.
Выберите Начать новую трансформацию и нажмите кнопку Далее. Вы перейдете на следующий шаг.
Выберите карту, которую хотите трансформировать (в примере карта называется Загруженная карта рис.7) и нажмите кнопку Далее. Вы перейдете на следующий шаг.
Задайте преобразование:
- Добавьте Поворот. Значение угла поворота установите -90 градусов (рис.11). Поворот -90 тождественен повороту на 270 градусов (можете задавать так и так).
- Добавьте Увеличение/Сжатие. Значение Y установите -1 (рис.12).
  ВНИМАНИЕ! Последовательность должна быть именно такой: сначала Поворот, потом Увеличение/Сжатие (рис.13). Затем нажмите кнопку Далее.
Нажмите кнопку Готово.

После преобразования вам нужно спозиционировать объекты активного слоя в видимую область.

Трансформация карты

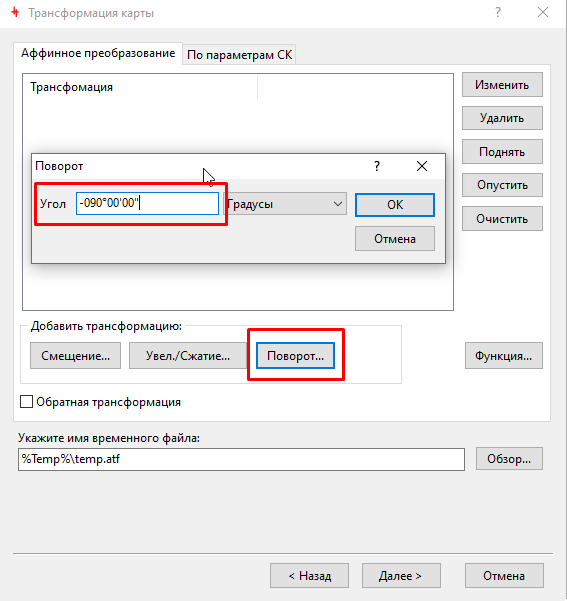

Рис. 11. Задание преобразования для трансформации карты (Поворот)

Трансформация карты
Рис. 12. Задание преобразования для трансформации карты (Увеличение/Сжатие)

Трансформация карты

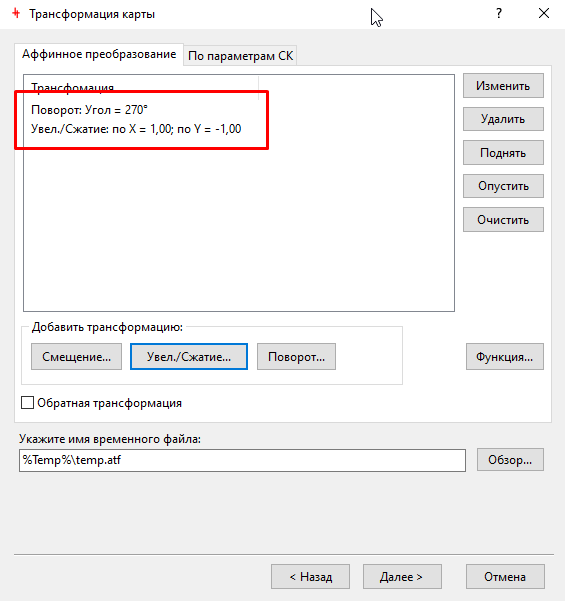

Рис. 13. Преобразование для трансформации карты с целью поменять местами X и Y (из геодезической в декартову систему координат)
