СОЗДАНИЕ ТЕРРИТОРИИ, КАРТЫ, СЛОЯ
Открытие проводника базы данных
Перед началом работы необходимо задать структуру данных - системные объекты ГИС ИнГео, которые содержат описание территории, карт, слоев и др.
Для этого, после входа в ГИС ИнГео выберите пиктограмму Вызвать проводник базы данных или нажмите клавиши Ctrl+3 (рис.1). Откроется диалоговое окно Проводник базы данных.
Рис. 1. Открыть проводник базы данных, чтобы начать задавать метаданные - системные объекты ГИС ИнГео
Создание территории
Что такое территория смотрите здесь.

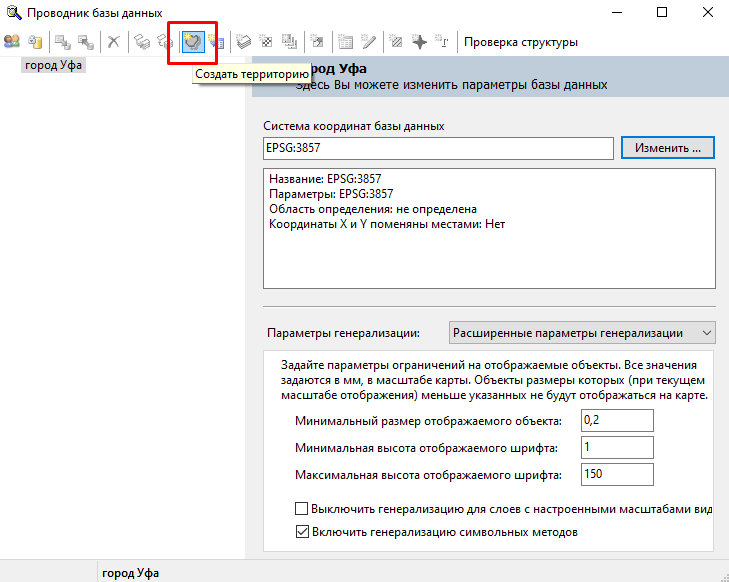

Для создания территории проводнике базы данных выберите пиктограмму Создать территорию (рис.2).

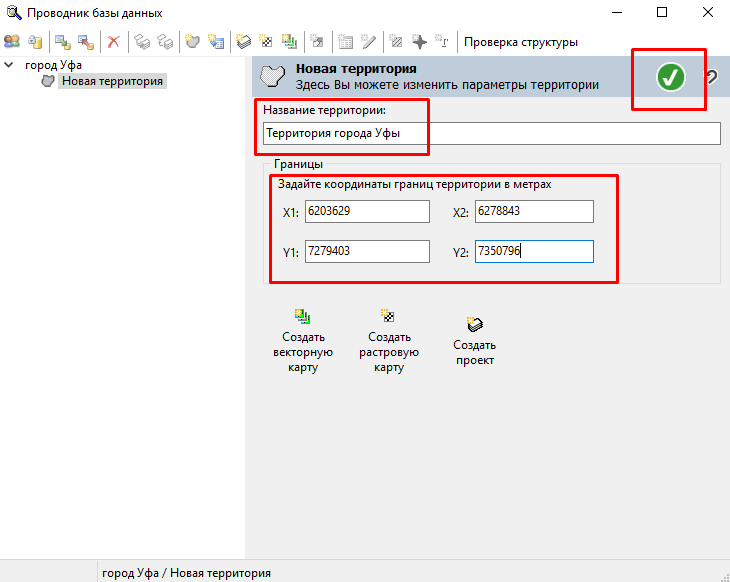

В дереве слева появится Новая территория. Введите название и нажмите кнопку применить (рис.3).
Координаты границ территории давайте поставим исходя из того что мы назвали базу данных "город Уфа" и выбрали систему координат EPSG:3857. Координаты левого нижнего угла территории и правого верхнего угла можете посмотреть здесь https://epsg.io/map#srs=3857
Рис. 2. Создание территории
Рис. 3. Ввод параметров территории
Создание проекта
Что такое проект смотрите здесь.

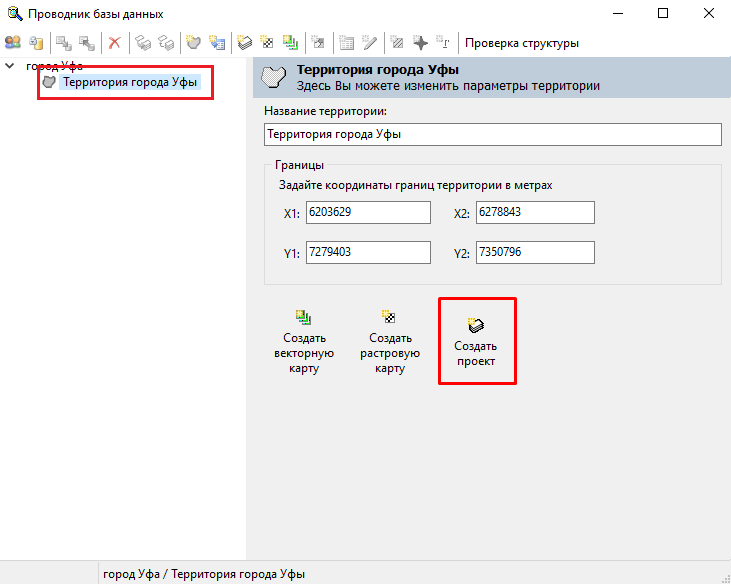

Для создания проекта выделите в дереве слева территорию (в нашем случае, Территория города Уфы) и выберите пиктограмму Создать проект (рис.4).
В дереве слева появится Новый проект. Введите название и нажмите кнопку применить (рис.5).
Пока нет ни одной карты, поэтому в проект нечего включать.
Рис. 4. Создание проекта

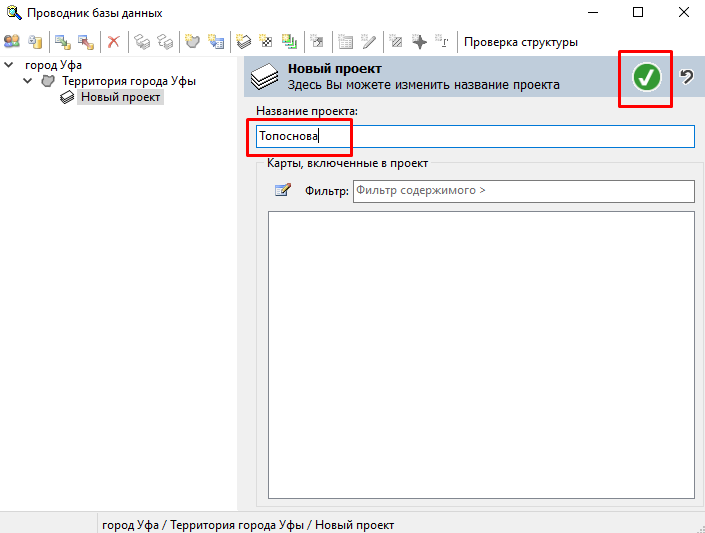

Рис. 5. Редактирование проекта
Создание векторной карты
Что такое карта смотрите здесь.

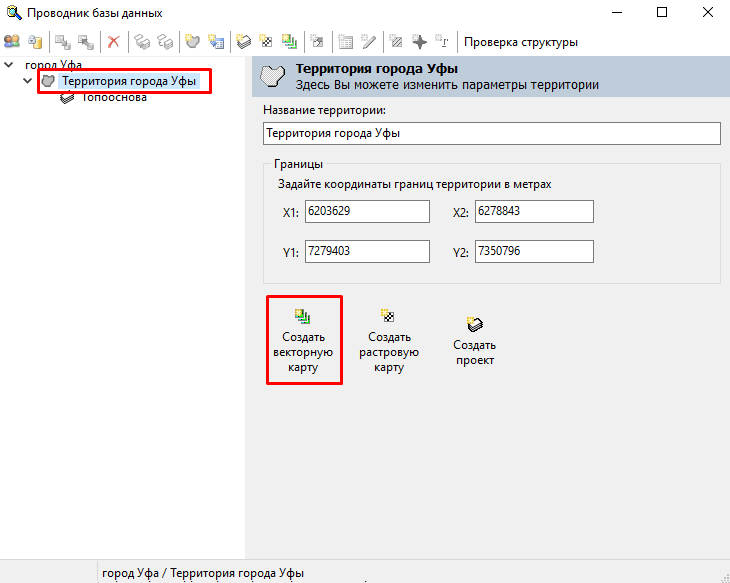

Для создания векторной карты выделите в дереве слева территорию (в нашем случае, Территория города Уфы) и выберите пиктограмму Создать векторную карту (рис.6).
В дереве слева появится Новая карта. Введите название и нажмите кнопку применить (рис.7).
Рис. 6. Создание векторной карты

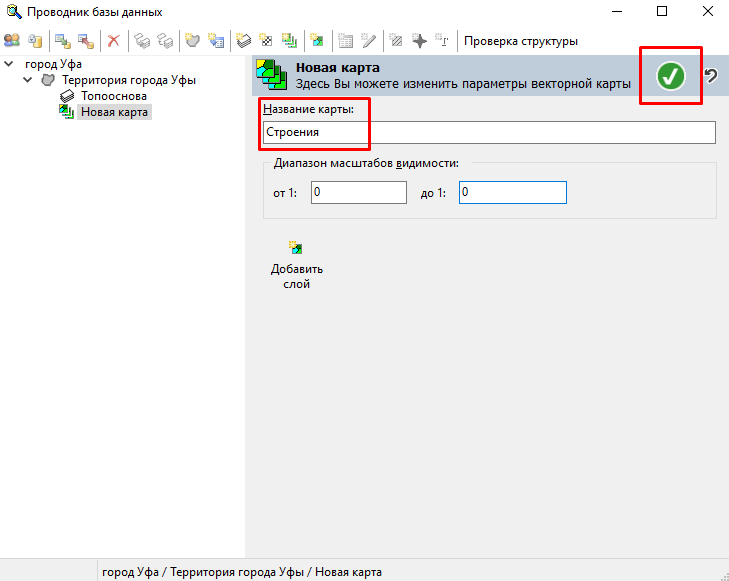

Рис. 7. Редактирование векторной карты
Создание слоя
Что такое слой смотрите здесь.
Для создания слоя выделите в дереве слева векторную карту (в нашем случае, Строения) и выберите пиктограмму Добавить слой (рис.8).
В дереве слева появится Новый слой. Введите название и нажмите кнопку применить (рис.9).

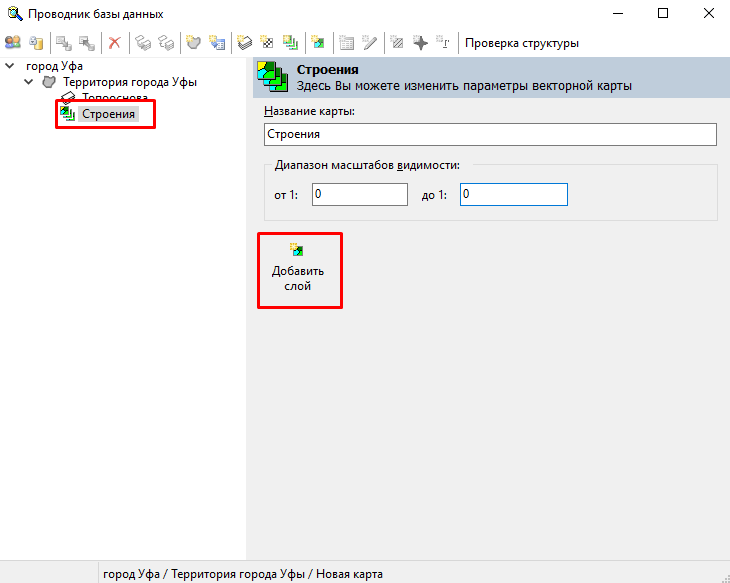

Рис. 8. Создание слоя

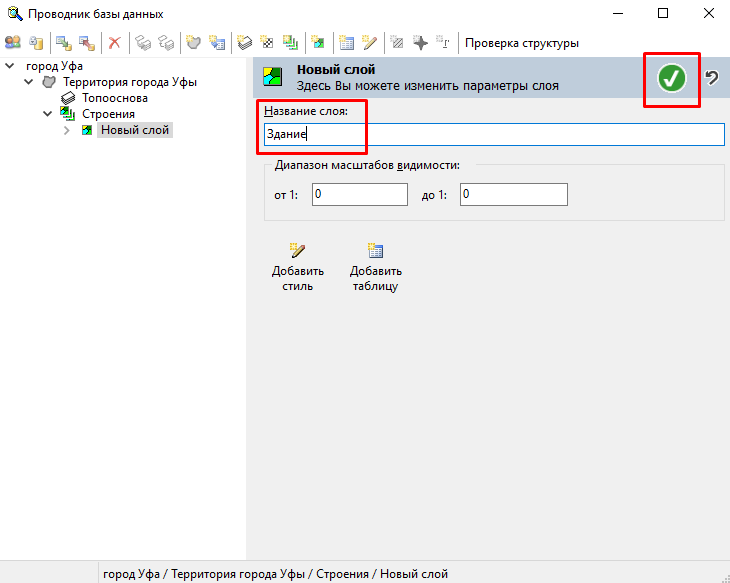

Рис. 9. Редактирование слоя
Создание стиля
Что такое стиль смотрите здесь.
Для создания стиля выделите в дереве слева слой (в нашем случае, Здания) и выберите пиктограмму Добавить стиль (рис.10).

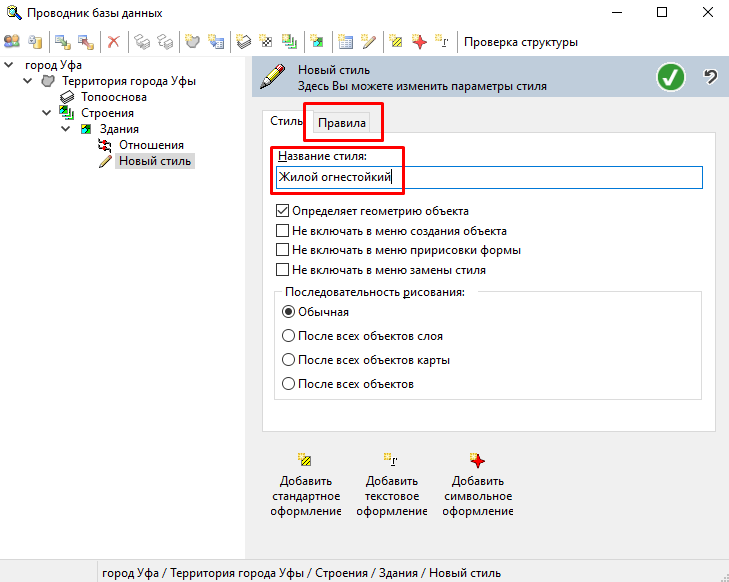

В дереве слева появится Новый стиль. Введите название и выберите закладку Правила (рис.11).
В закладке Правила выберите галочку Замыкать прямой линией и нажмите кнопку применить (рис.12).

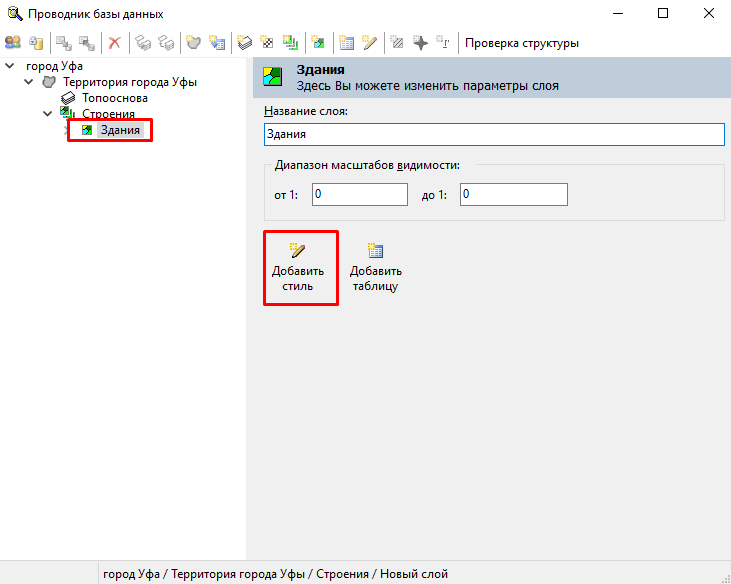

Рис. 10. Создание стиля
Рис. 11. Редактирование стиля

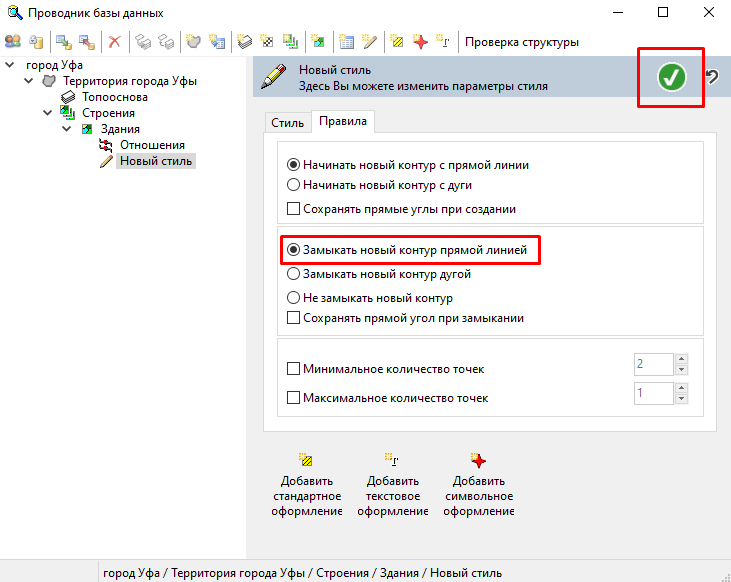

Рис. 12. Редактирование стиля - правила рисования
Создание метода отображения
Что такое метод отображения смотрите здесь.

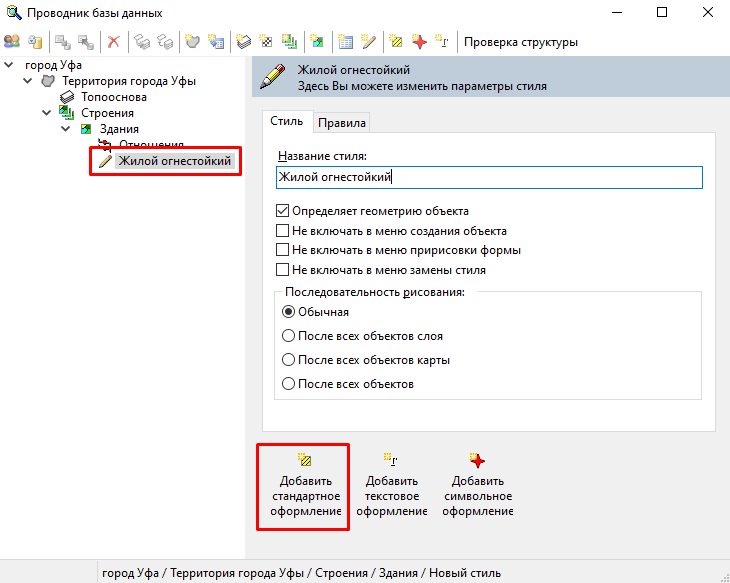

Для создания метода отображения выделите в дереве слева стиль (в нашем случае, Жилой огнестойкий) и выберите пиктограмму Добавить стандартное оформление (рис.13).
В дереве слева появится Стандартный метод отображения. В закладке Закраска выберите цвет (в нашем случае серый) и нажмите кнопку применить (рис.14).
Рис. 13. Добавление метода отображения

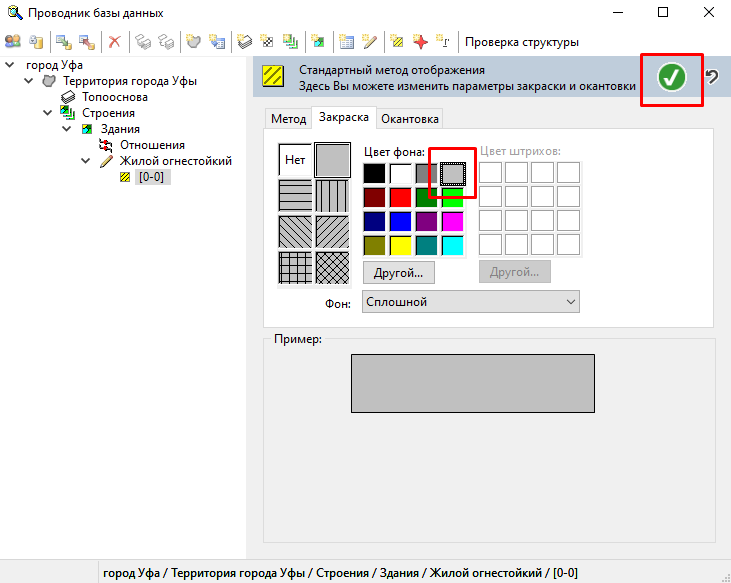

Рис. 14. Редактирование метода отображения
Добавление карты в проект

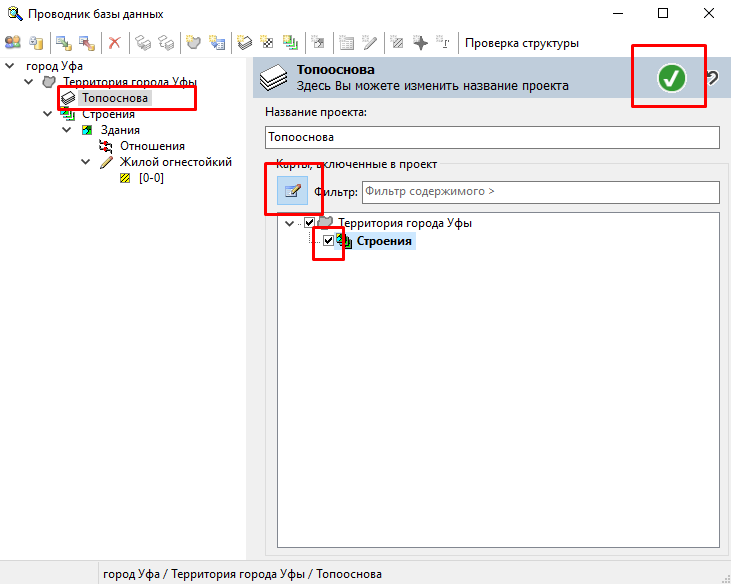

Для добавления карты в проект выберите в дереве слева проект (в нашем случае, Топооснова), нажмите кнопку Включить/выключить режим редактирования проекта и отметьте галочкой карту Строения. После выберите кнопку применить (рис.15).

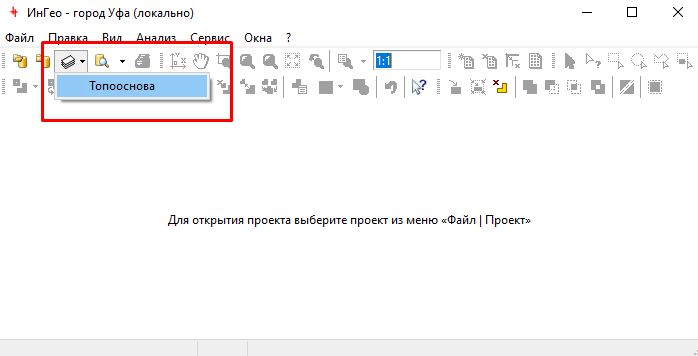

После закройте проводник базы данных и в главном окне ГИС ИнГео выберите пиктограмму Выбрать проект из списка. Выберите проект (в нашем случае, Топооснова) (рис.16).
В результате, после добавления структуры данных и открытия проекта вы увидите справа список карт и слоев и, пока еще, пустой экран в центре. Вы готовы к работе (рис.17).
Рис. 15. Добавление карты в проект
Рис. 16. Открытие проекта
После добавления структуры данных и открытия проекта

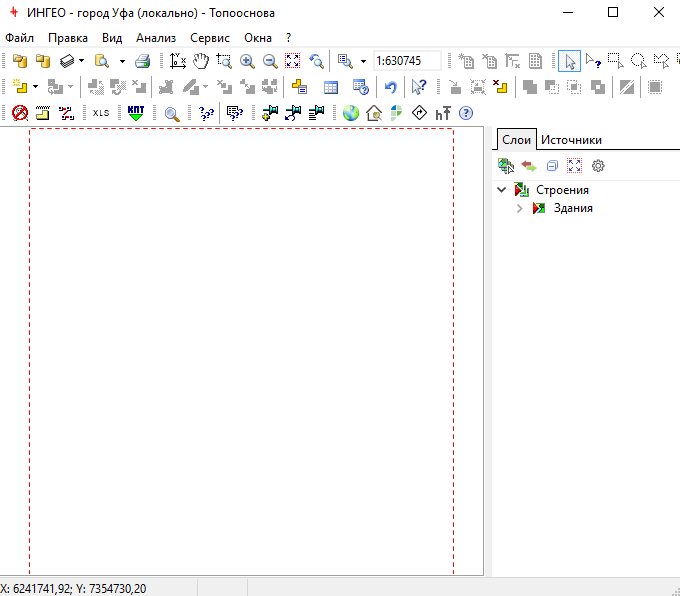

Рис. 17. Главное окно ГИС ИнГео после добавления карты и слоя и открытия проекта
