СЛОЙ
Векторный слой (или просто слой) - это служебный объект в структуре данных ГИС ИнГео
Особенности слоя:
-
Объект всегда создается в каком-то слое и не может быть создан вне слоя.
-
Объект может копироваться из слоя в слой с указанием каким стилем отрисовывать контур объекта в новом слое.
-
Описание слоя включает описания стилей, которыми будут "отрисованы" объекты слоя, и описания семантических таблиц, где будет храниться семантика объектов слоя.
-
Слой создается только внутри векторной карты.
-
Векторная карта может включать сколько угодно слоев.
-
Отображение объектов слоя производится таким образом: сначала "отрисовываются" объекты нижних слоев. Слои можем передвигать внутри карты на закладке Слои в правой панели главного окна.
Создание слоя
Для создания слоя:
-
Откройте проводник базы данных.
-
Выберите векторную карту, для которой хотите создать слой.
-
Выберите пиктограмму (рис. 1).
-
Введите название.
-
Задайте диапазон масштабов видимости (рис. 2).
Диапазон масштабов видимости обычно задается чтобы скрывать объекты на мелких масштабах, например, здания на масштабе М1:50000 становятся практически неразличимы глазу и сливаются, поэтому можно поставить диапазон масштабов от М1:0 (нет нижней границы) до М1:50000 (рис. 2).

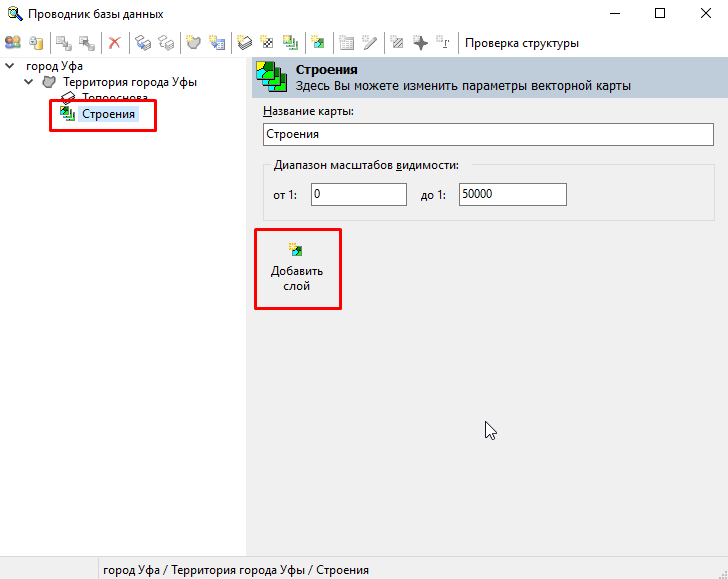

Рис. 1. Создание слоя

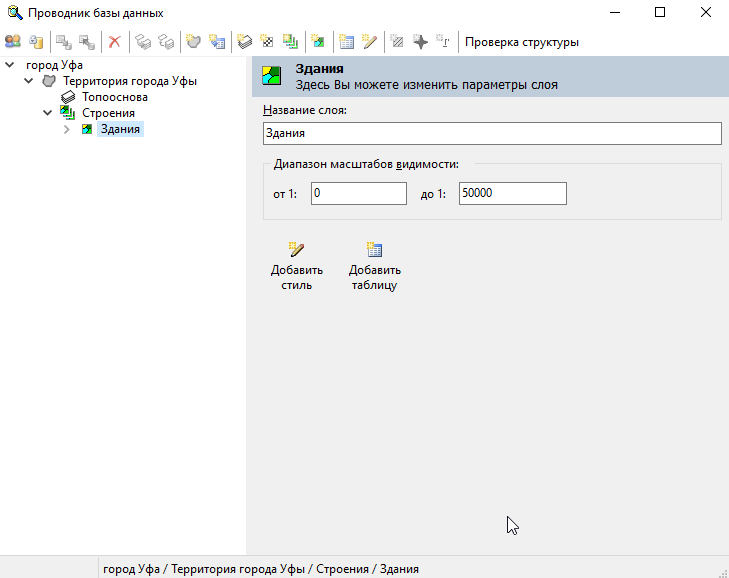

Рис. 2. Слой
Открытие слоя в проводнике базы данных
Чтобы открыть проводник базы данных и сразу спозиционировать слой в проводнике:
-
Выделите слой на закладке Слои в правой панели главного окна.
-
Откройте слой в проводнике:
-
нажмите на клавиатуре одновременно клавиши Alt + Enter
-
либо щелчком правой клавишей мыши вызовите контекстное меню и выберите команду Параметры слоя (рис. 3).

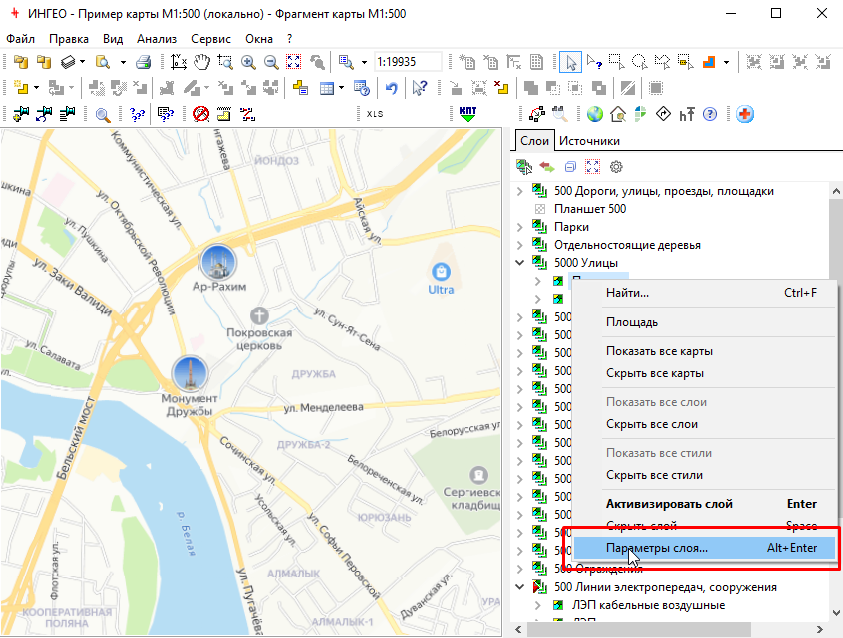

Рис. 3. Открытие слоя в проводнике
