НАСТРОЙКИ WMS МОДУЛЯ

Диалоговое окно настроек

Для открытия диалогового окна настроек WMS модуля:

Выберите закладку Источники, а в ней закладку Сервисы, в правой панели главного окна.
Выберите пиктограмму Параметры (рис.1). Откроется диалоговое окно настроек WMS модуля - закладка Общие(рис.2).

Рис. 1. Открытие диалогового окна настроек

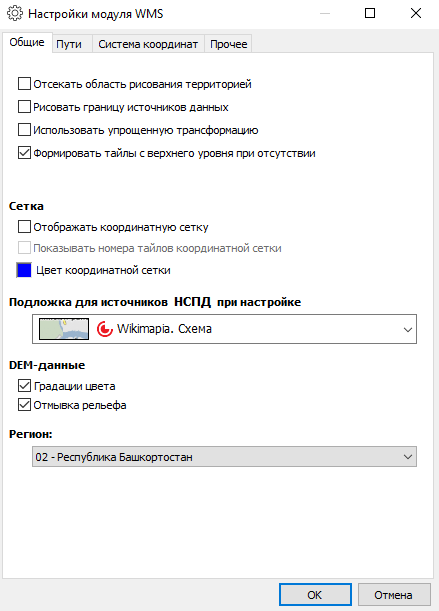

Рис. 2. Диалоговое окно настроек - закладка Общие

Закладка Общие

На закладке Общие диалогового окна настроек заданы следующие параметры:

Отсекать область рисования территорией (рис.3): Отображает карту источника данных только внутри территории.
Рисовать границу источников данных (рис.4): Граница внешних источников данных, в основном, весь мир, поэтому эта настройка полезна для растров, особенно, когда подключена группа растров. Рисует границу источника данных синим цветом.
Использовать упрощенную трансформацию:
Обычно работа идет на крупных масштабах и при преобразовании тайла в СК назначения квадрат остается квадратом, поэтому достаточно только вписать тайл в полученный квадрат. На мелких масштабах и на краях области заданной СК квадрат искажается и нужна более сложная трансформация.
В первом случае трансформация выполняется немного быстрее. Это и есть упрощенная трансформация (используется Stretch GDI+). Во втором случае - интерполяция с обработкой каждого пиксела.
Если галочка не установлена, всегда выполняется полная трансформация.
Если установлена, то, когда это возможно, используется упрощенная.
Формировать тайлы с верхнего уровня при отсутствии: Если тайл отсутствует, берется 4-я часть тайла уровнем выше и растягивается до целого тайла. Это на любом уровне на случай ошибок. Таким образом, если тайл не получен, все равно что-то будет нарисовано, пусть и размытое.

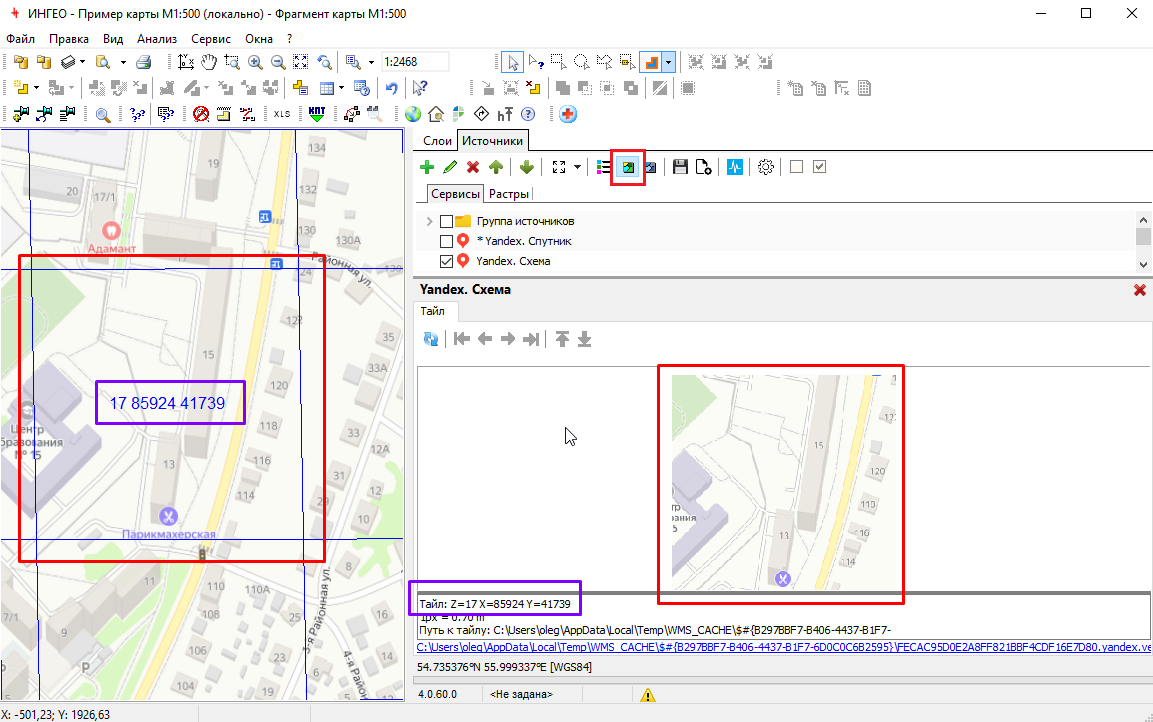

Отображать координатную сетку: Отображает разграфку, которая проходит по границам тайлов (рис.5). Синий квадрат - это один тайл. На (рис.6) красным прямоугольником выделен тайл на карте. Этот тайл вы можете посмотреть в разделе Информация о тайлах.
Показывать номера тайлов координатной сетки: Отображает номер тайла, который состоит из номера уровня (масштаба), номера по горизонтали и номера по вертикали (рис.5). На (рис.6) фиолетовым прямоугольником выделен номер тайла на карте. Этот тайл вы можете посмотреть в разделе Информация о тайлах.
Подложка для источников НСПД при настройке: Здесь выбирается какая подложка будет отображаться в окне карты подложки в диалоговом окне Преобразование системы координат для источника данных НСПД (рис.7).
DEM-данные: Настраивает отображение цифровой модели рельефа в виде градации цвета и отмывки рельефа (рис.8). На рис.9 показаны примеры отображения цифровой модели рельефа в зависимости от выбранных настроек.

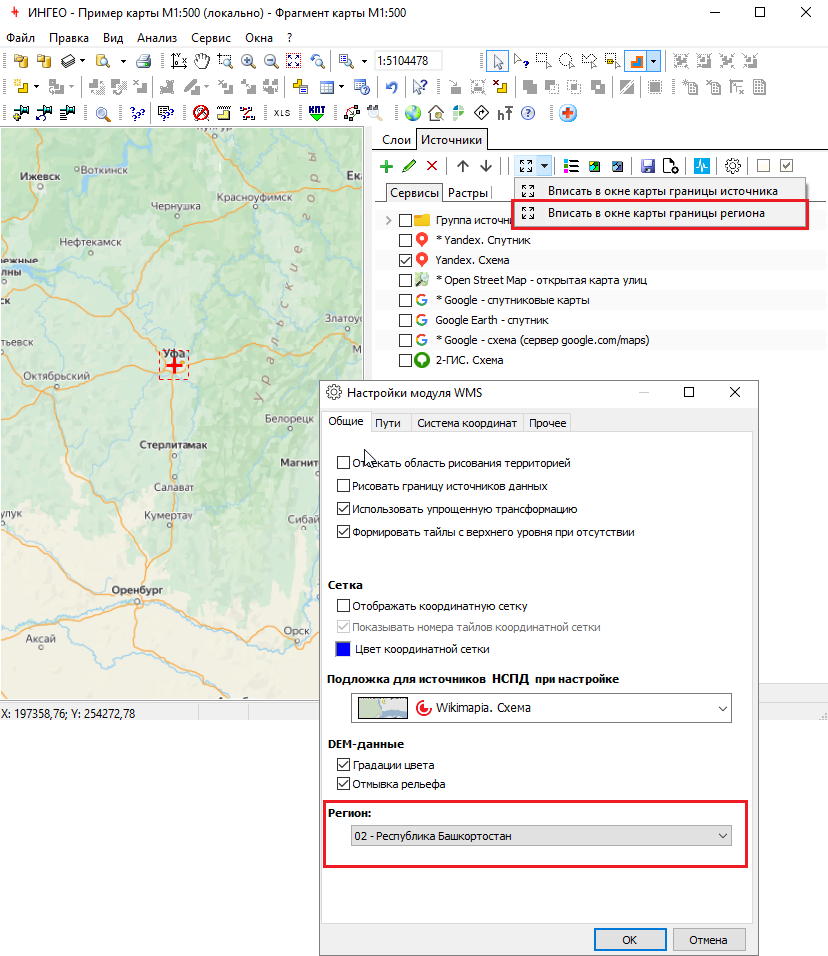

Регион: Устанавливает регион из списка. Когда вы выбираете пиктограмму Вписать в окне карты границы региона, будет вписан выбранный здесь регион (рис.10).

Диалоговое окно настроек

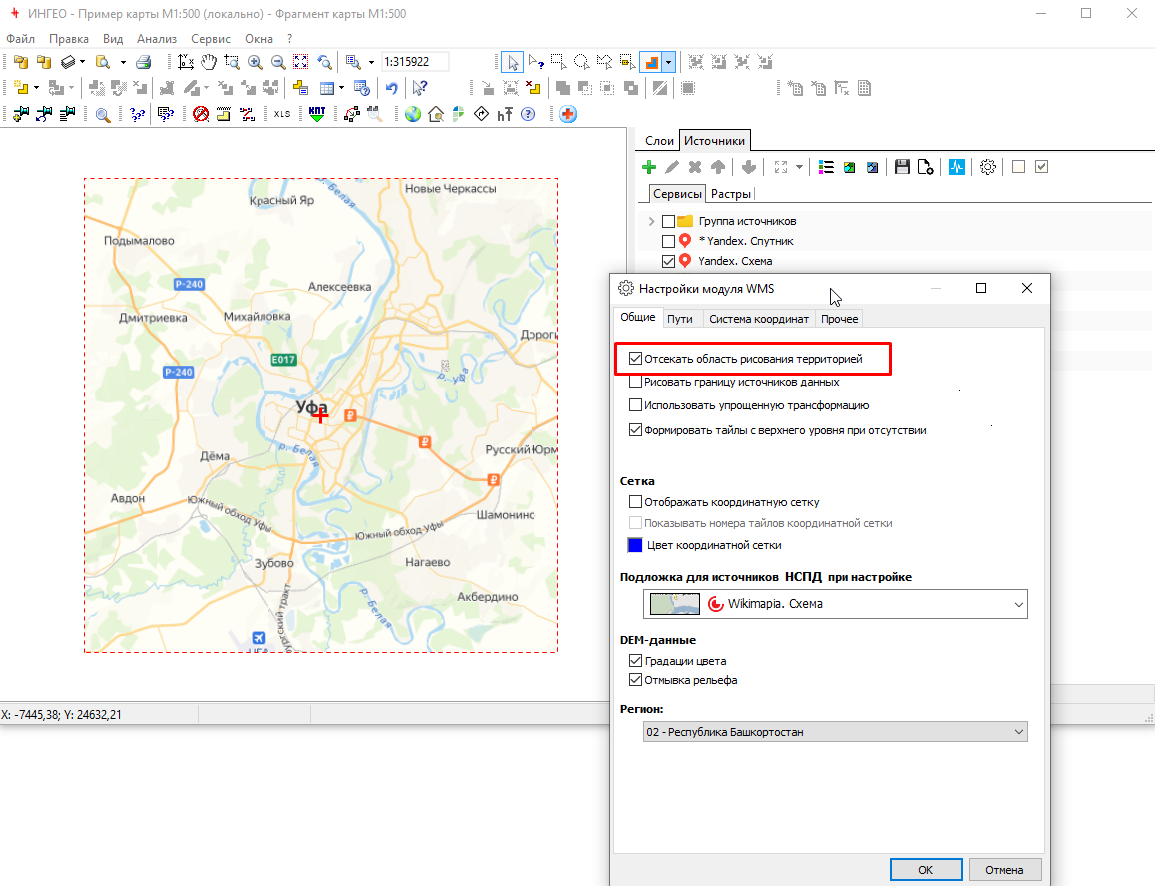

Рис. 3. Настройка - Отсекать область рисования территорией

Диалоговое окно настроек

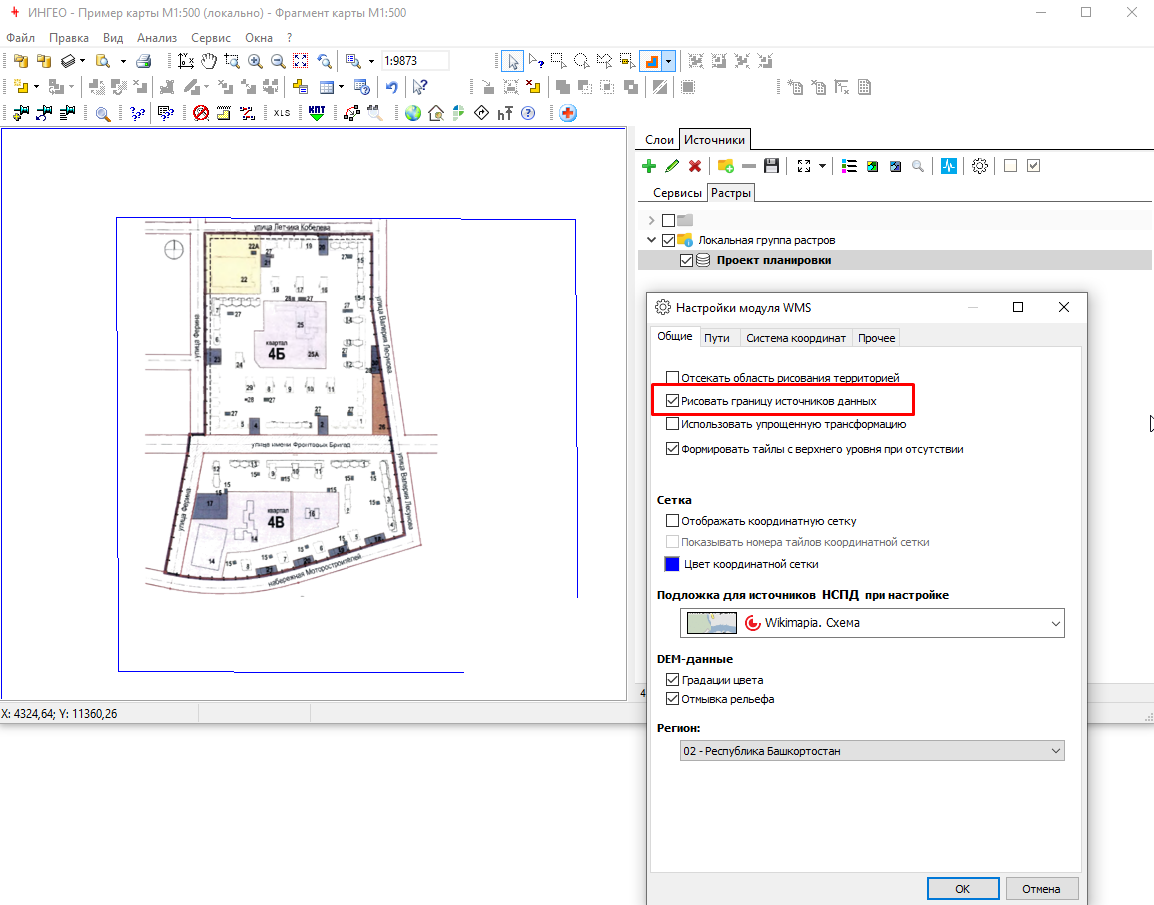

Рис. 4. Настройка - Рисовать границу источников данных

Диалоговое окно настроек

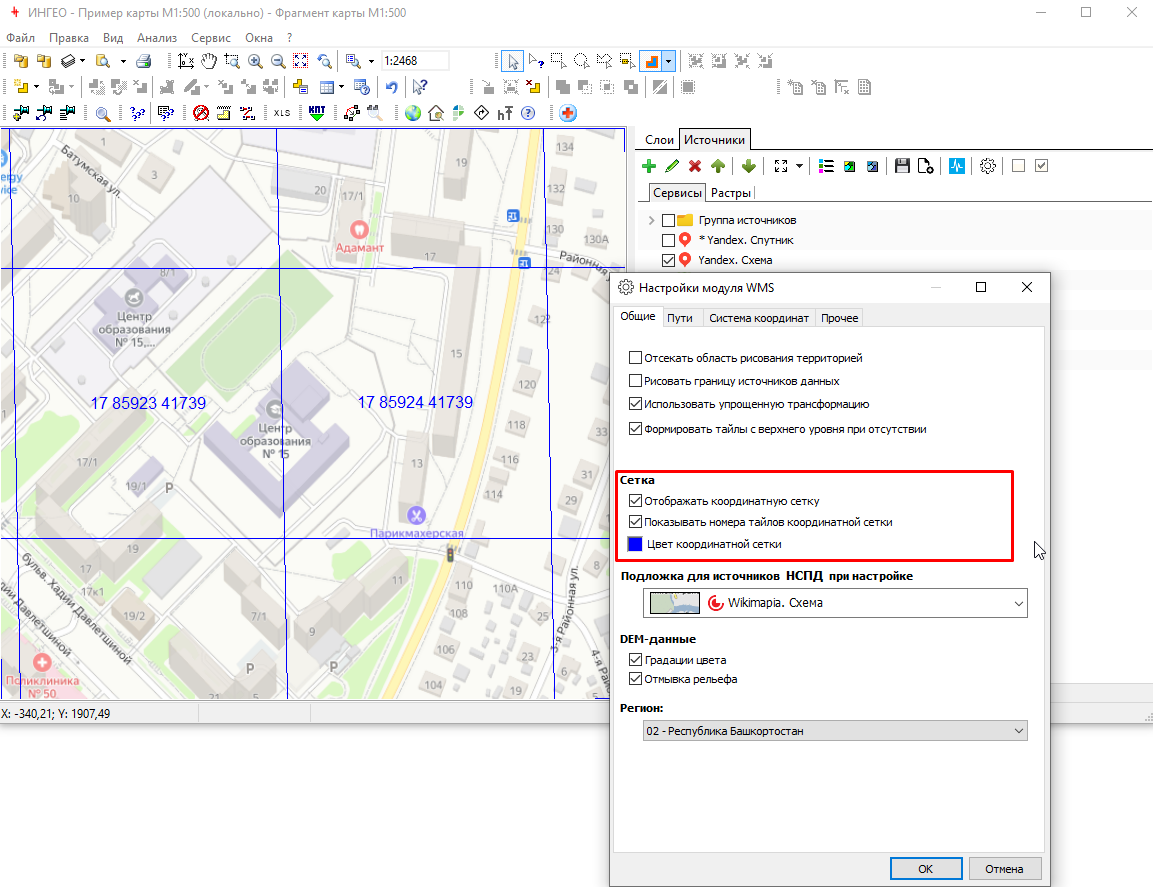

Рис. 5. Настройка - Отображение координатной сетки и номеров тайлов на координатной сетке

Диалоговое окно настроек
Рис. 6. Настройка - Соответствие координатной сетки и Информации о тайлах

Диалоговое окно настроек

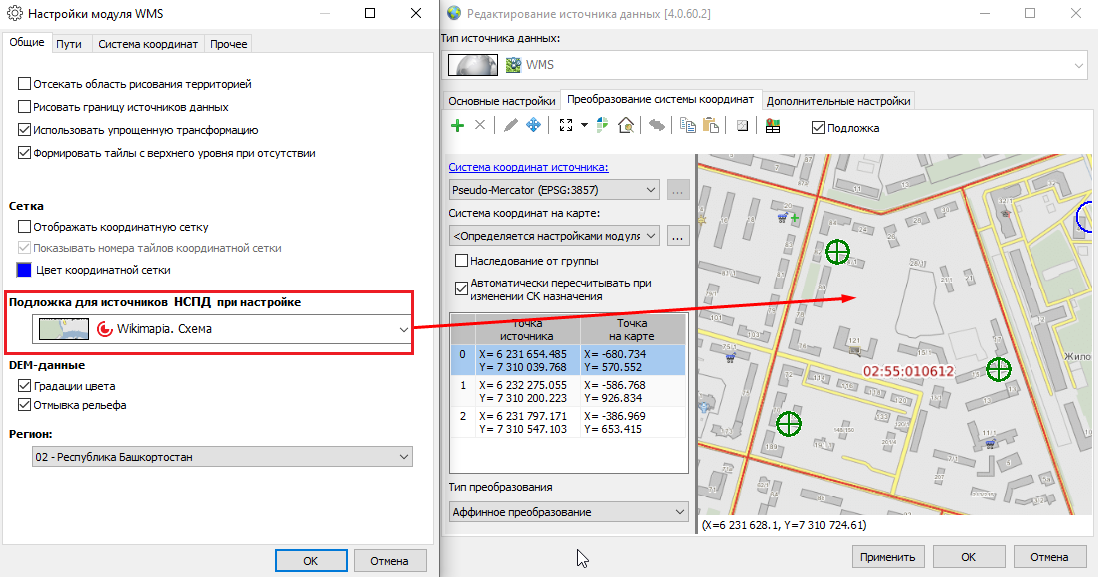

Рис. 7. Настройка - Подложка для источников НСПД при настройке

Диалоговое окно настроек

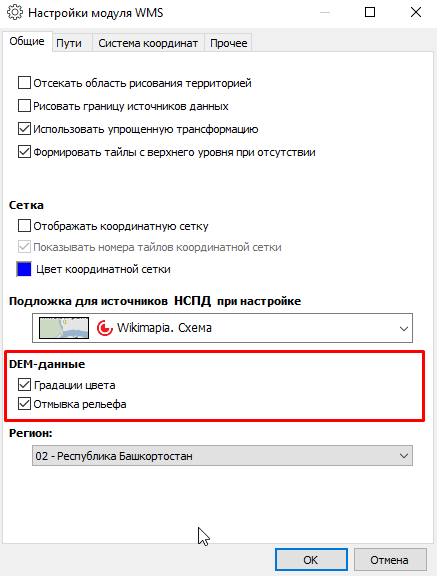

Рис. 8. Настройка - DEM-данные

Диалоговое окно настроек

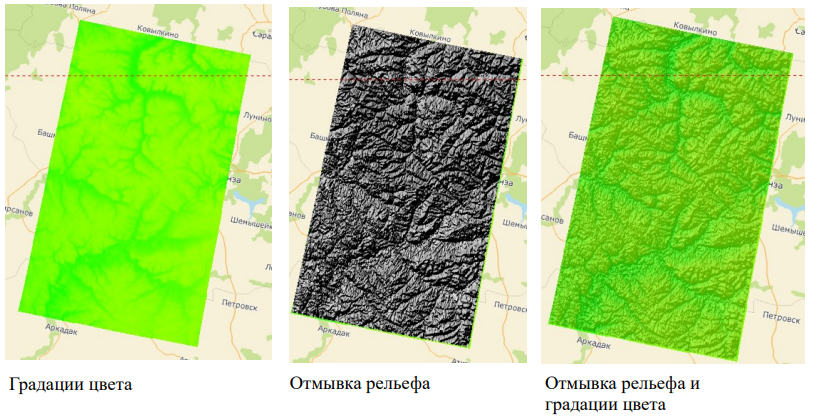

Рис. 9. Настройка - DEM-данные - Примеры настроек

Диалоговое окно настроек
Рис. 10. Настройка - Регион

Закладка Пути

На закладке Пути диалогового окна настроек заданы следующие параметры:

Настройки файлового кэша (рис.11): ГИС ИнГео кеширует тайлы, которые загружаются из внешних источников данных, чтобы не загружать из каждый раз из интернета, а брать из кэша.
Кэш может быть следующим:
- файловый кэш (набор тайлов в папке, которая имеет многоуровневую вложенность),
- база в файле .mbtiles (набор тайлов в базе данных тайлов, которая представляет из себя один файл с расширением .mbtiles),
- база Redis (набор тайлов в памяти на сервере Redis, который вам нужно развернуть самостоятельно). ID текущей базы можно использовать как часть пути к кэшу. В этом случае для каждой БД будет собственный кэш.
  Данные НСПД сохраняются в файл RosCadastr.sqlite (в папке кэша).

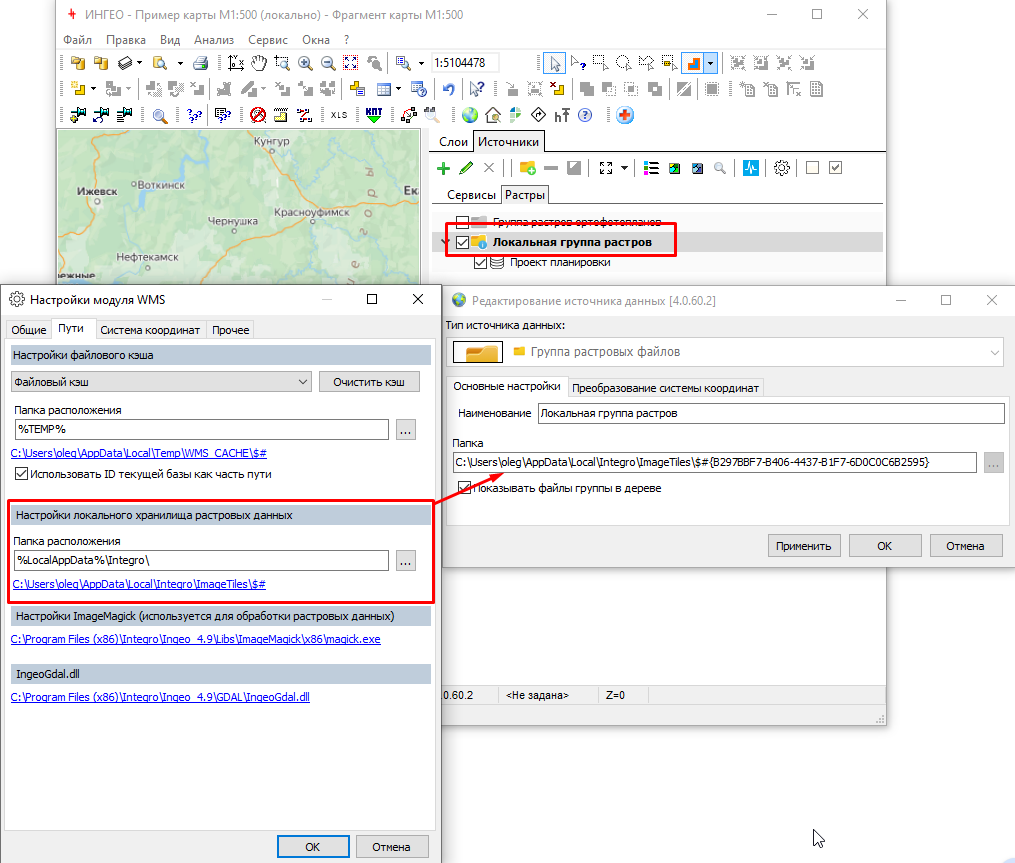

Настройки локального хранилища растровых данных (рис.12): В ГИС ИнГео в закладке Растры WMS модуля можно создавать сколько угодно хранилищ данных, но одно присутствует по умолчанию всегда и называется Локальная группа растров. В этой настройке указываем путь, где будет храниться Локальная группа растров.
Путь к ImageMagik.exe и IngeoGdal.dll для информации. Пути к библиотекам заданы в конфигурационном файле IngeoLib.config. На рис. 13 красным прямоугольником обведена информация о путях к библиотекам.

Диалоговое окно настроек

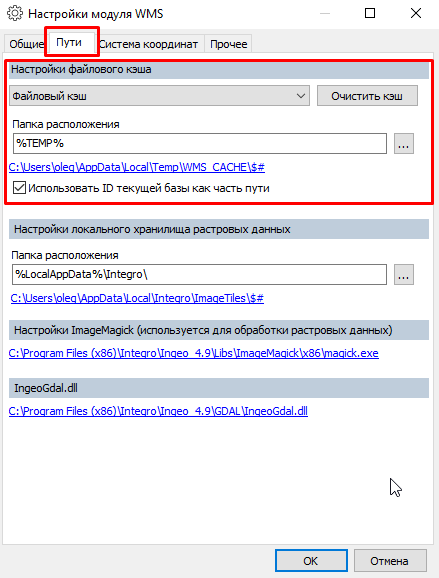

Рис. 11. Настройка - Файловый кэш.

Диалоговое окно настроек
Рис. 12. Настройка - путь локального хранилища растровых данных.

Диалоговое окно настроек

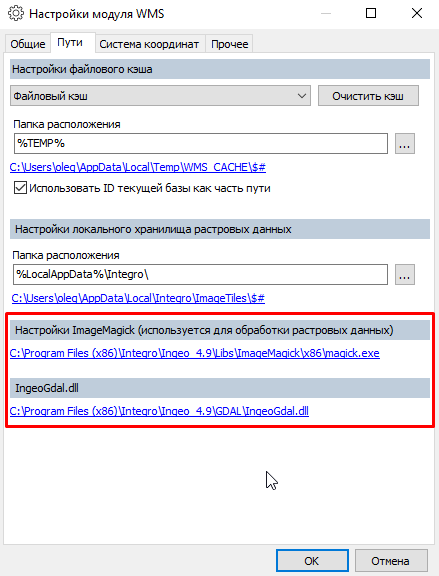

Рис. 13. Настройка - путь к ImageMagik.exe и IngeoGdal.dll

Закладка Система координат

На закладке Система координат диалогового окна настроек заданы следующие параметры:

Сохранить настройки для всех пользователей базы: Если галочка установлена, то настройки будут применены для всех пользователей базы данных, иначе только для этого пользователя.
Система координат на карте: Здесь задается система координат назначения. Есть система координат назначения, есть система координат источника. Модуль WMS производит преобразование системы координат источника в систему координат назначения. Доступно три значения:
- Используется СК назначения, заданная в ИнГео (рис.14). Если выбрано это значение, то появится еще одно поле, которое ссылается на систему координат, заданную в проводнике базы данных. Это значение используется по умолчанию и в подавляющем большинстве случаев используется именно оно (см. Преобразование по параметрам датума).
- СК назначения не задана (рис.15). Т.е. не будет выполняться преобразование по параметрам датума, даже если в проводнике ГИС ИнГео задана система координат. В этом случае может быть использовано только преобразование по опорным точкам.
- СК назначения задана пользователем (рис.16). Таким образом, система координат назначения WMS модуля может отличаться от системы координат заданной в проводнике ГИС ИнГео.
Поменять местами координаты X и Y. Задается направление осей координат для модуля WMS такое же, как и направление осей координат в базе данных ГИС ИнГео:
- Если в ГИС ИнГео используется прямоугольная геодезическая система координат, то поставьте галочку.
- Если в ГИС ИнГео используется прямоугольная декартова система координат, то уберите галочку.

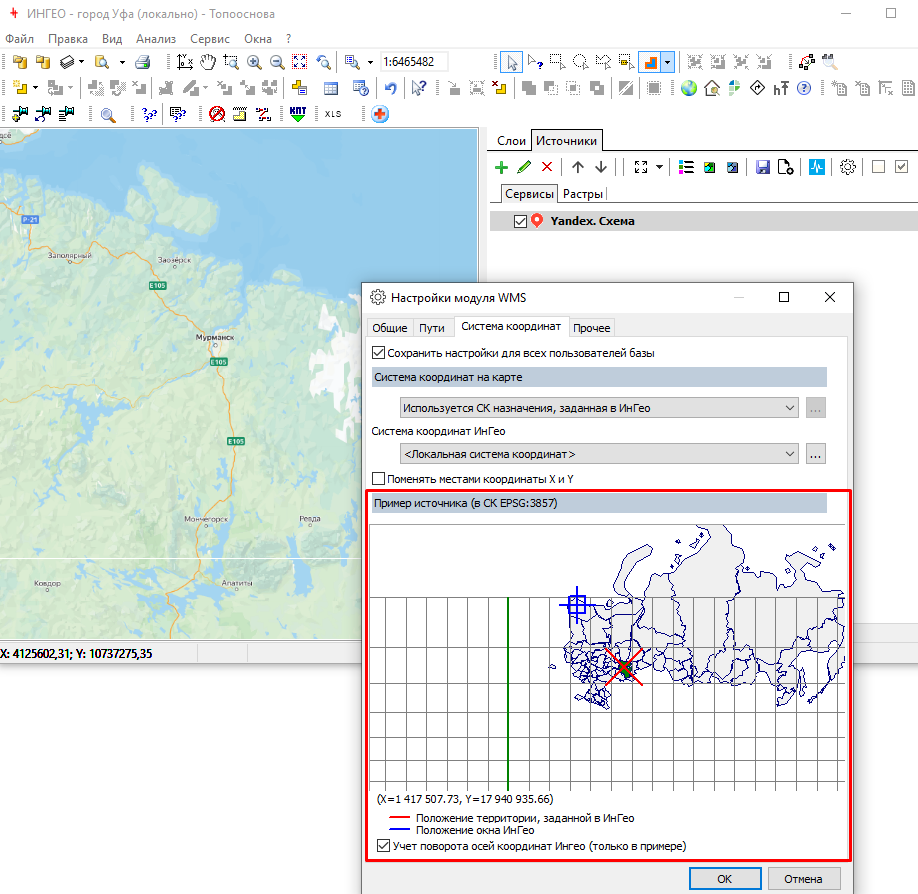

Пример источника (в СК EPSG:3857) (рис.17). Так как в этой закладке вы задаете систему координат назначения, то здесь показывается пример, как будет "садится" карта источника данных с системой координат EPSG:3857 (Веб-Меркатор) на карту назначения. Карта источника преобразовывается и на ней:
- красным перекрестием показывается местоположение территории,
- синим перекрестием и прямоугольником показывается текущее местоположение окна карты ГИС ИнГео
- и зеленым цветом подкрашивается регион.

Система координат назначения, заданная пользователем для WMS модуля, описывается тремя полями (рис.16):

Название системы координат (произвольное), например: "Web Mercator" или "WGS84".
Тип например: "EPSG" или один из форматов, поддерживаемых WMS модулем (WKT, PROJ4, MAPINFO, EPSG).
Параметры - собственно, описание проекции, например:
- для формата "EPSG" описание проекции "Web Mercator" будет следующим: "3857",
- а для формата "PROJ4" описание проекции "Web Mercator" будет следующим: "+proj=merc +a=6378137 +b=6378137 +lat_ts=0 +lon_0=0 +x_0=0 +y_0=0 +k=1 +units=m +nadgrids=@null +wktext +no_defs +type=crs".

Диалоговое окно настроек

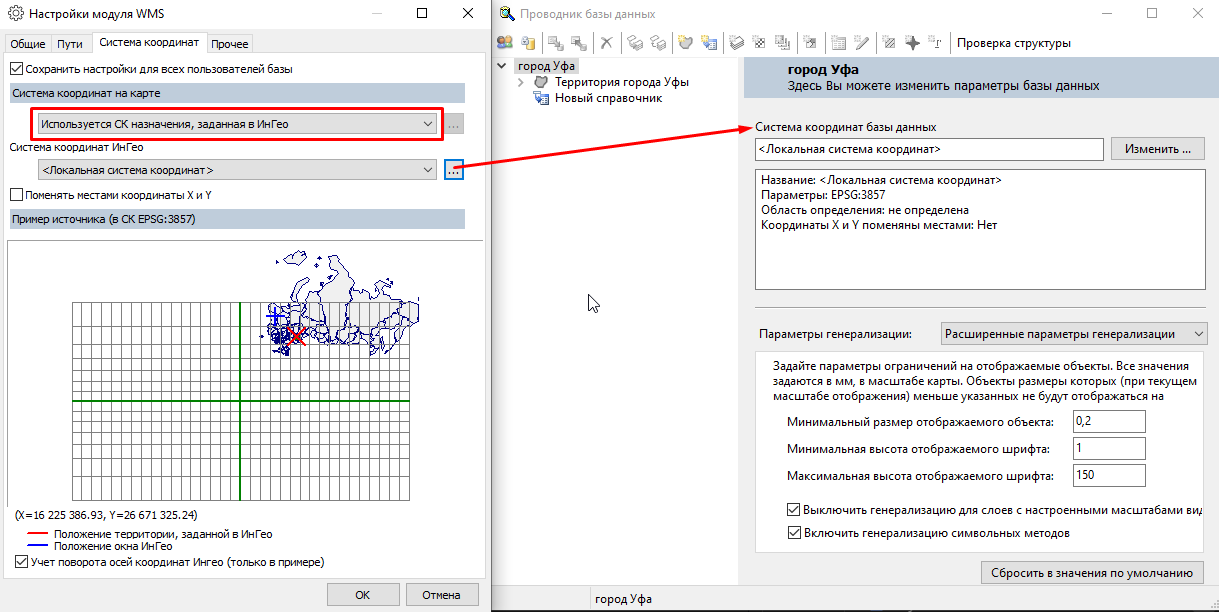

Рис. 14. Настройка - Используется система координат назначения, заданная в ИнГео

Диалоговое окно настроек

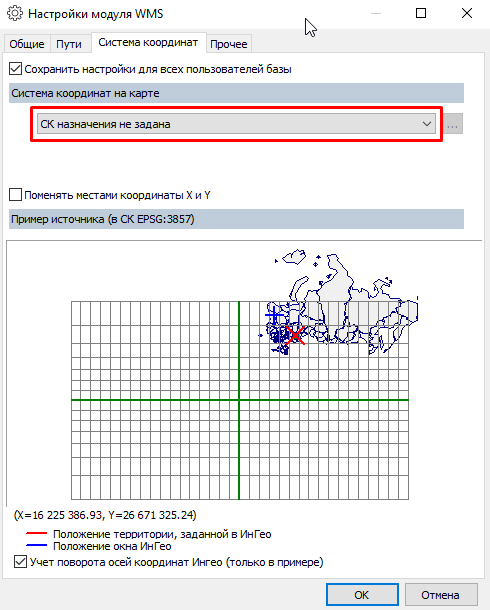

Рис. 15. Настройка - Система координат назначения не задана

Диалоговое окно настроек

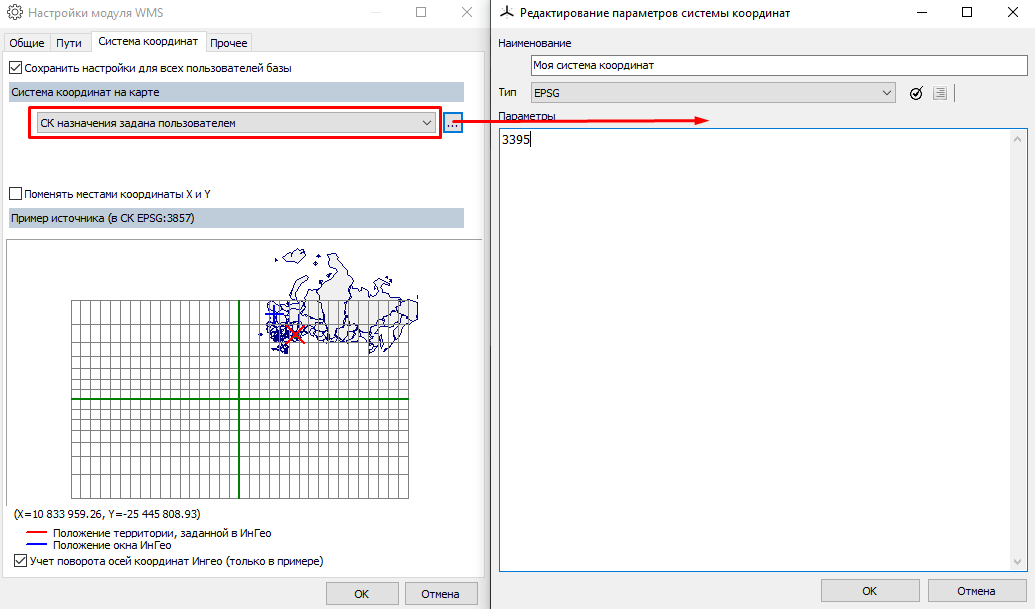

Рис. 16. Настройка - Система координат назначения задана пользователем

Диалоговое окно настроек
Рис. 17. Настройка - Пример, как "садится" карта источника на карту назначения

Закладка Прочее

На закладке Прочее диалогового окна настроек заданы следующие параметры:

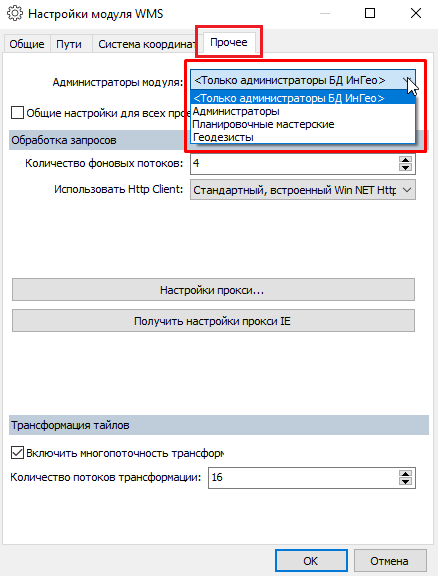

Администраторы модуля (рис.18): Здесь указываются пользователи имеющие право администрировать модуль WMS. В выпадающем списке выбирается группа пользователей, созданная в проводнике базы данных ГИС ИнГео. Если выберете <Администраторы БД ИнГео>, то у пользователя должны быть права на администрирование БД (независимо от группы).
Общие настройки для всех проектов: Если галочка стоит, то для всех проектов одинаковые настройки видимости источника (галочки около источника данных) и одинаковые настройки отображения источника (Обработка тайлов в Дополнительных настройках диалогового окна редактирования источника).

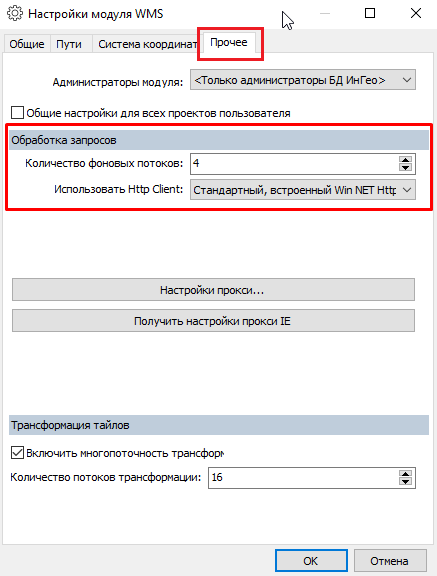

Обработка запросов к внешним источникам данных (рис.19): Настраивается количество фоновых потоков (по умолчанию самое оптимальное значение - 4) и Http Client, который используется для отправки запросов внешним источникам данных.

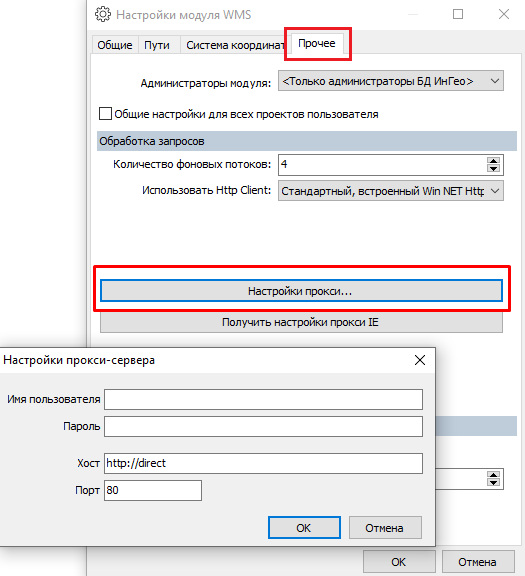

Настройки прокси.. (рис.20): Для настройки прокси нажмите кнопку и введите адрес хоста, порт, а также имя пользователя и пароль. Вы также можете получить настройки прокси из windows, если они есть. Для этого нажмите кнопку Получить настройки прокси.
Трансформация тайлов (рис.21): Это настройки преобразования системы координат источника к системе координат на карте. Здесь включается многопоточность и выбирается количество потоков.

Диалоговое окно настроек
Рис. 18. Настройка - Администраторы модуля WMS

Диалоговое окно настроек
Рис. 19. Настройка - Обработка запросов к внешним источникам данных

Диалоговое окно настроек
Рис. 20. Настройка - Настройка прокси

Диалоговое окно настроек

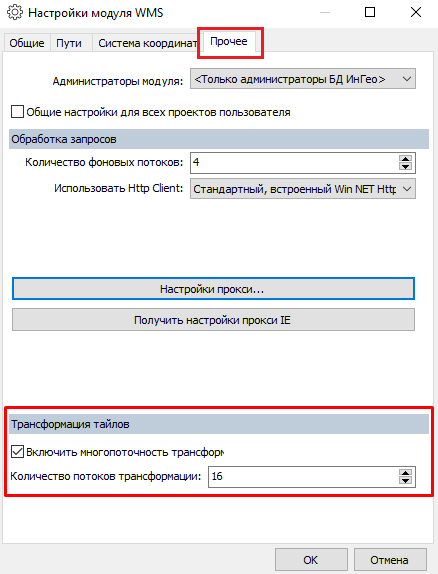

Рис. 21. Настройка - Трансформация тайлов
